ການຫຸ້ມຫໍ່ກ່ອງແຈກຢາຍຫຼາຍວົງຈອນທີ່ຫນາແຫນ້ນ

Shangming ເປັນຜູ້ຜະລິດມືອາຊີບຂອງ enclosures ກ່ອງແຈກຢາຍຫຼາຍວົງຈອນຫນາແຫນ້ນ, ສະເຫນີຂາຍໂດຍກົງຈາກໂຮງງານແລະສະຫນອງການແກ້ໄຂທີ່ກໍາຫນົດເອງແລະການບໍລິການຫລັງການຂາຍທີ່ສົມບູນແບບ. ຜະລິດຕະພັນນີ້ແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ, ປະກອບດ້ວຍຂະຫນາດກະທັດລັດແລະຄວາມຫນາແຫນ້ນຂອງຮູບແບບວົງຈອນພາຍໃນທີ່ມີຄວາມຫນາແຫນ້ນສູງ, ເຮັດໃຫ້ການແຜ່ກະຈາຍພະລັງງານຫຼາຍວົງຈອນທີ່ປອດໄພໃນພື້ນທີ່ຈໍາກັດແລະກໍາຈັດຄວາມຕ້ອງການຂອງກ່ອງວົງຈອນດຽວພາຍນອກຫຼາຍ.

ຂໍ້ໄດ້ປຽບຫຼັກ

ຖ້າທ່ານຕ້ອງການການແຜ່ກະຈາຍພະລັງງານຂະຫນາດນ້ອຍ, ແບບໂມດູນ, ແລະອັດສະລິຍະສໍາລັບໂຄງການຂອງທ່ານ, ກ່ອງແຈກຢາຍຫຼາຍວົງຈອນຫນາແຫນ້ນແມ່ນເຫມາະສົມກວ່າກ່ອງວົງຈອນດຽວແບບດັ້ງເດີມຫຼືຕູ້ແຈກຢາຍຂະຫນາດໃຫຍ່.

1. ການປະຫຍັດພື້ນທີ່

ກ່ອງກະແຈກກະຈາຍມີການອອກແບບບາງໆ, ມີຄວາມເລິກມາດຕະຖານພຽງແຕ່ 70-100 ມມ, ຝັງເຂົ້າໄປໃນສ່ວນທີ່ມີນ້ໍາຫນັກເບົາ, ແຜງດ້ານຫລັງຂອງເຄື່ອງເຟີນີເຈີ, ທີ່ຢູ່ອາໄສຂອງອຸປະກອນ, ຫຼືທໍ່ໄຟຟ້າແຄບ, ໃຊ້ພື້ນທີ່ຫນ້ອຍທີ່ສຸດ.

ພາຍໃນພື້ນທີ່ຈໍາກັດ, ຄວາມຫນາແຫນ້ນຂອງວົງຈອນສູງ, ປະສົມປະສານ 8-24 ເຄື່ອງຕັດວົງຈອນຂະຫນາດນ້ອຍ, ຊ່ວຍປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງຫຼາຍກວ່າ 60% ເມື່ອທຽບກັບການແຈກຢາຍຫຼາຍກ່ອງວົງຈອນດຽວ.

ຖ້າຈໍາເປັນ, ພວກເຮົາສາມາດປັບແຕ່ງການຕັ້ງຄ່າທີ່ສະຫນັບສະຫນູນການຂະຫຍາຍຂະຫນານ, ອະນຸຍາດໃຫ້ປະສົມປະສານຕາມແນວນອນເພື່ອປະກອບເປັນຫນ່ວຍກະຈາຍຄວາມອາດສາມາດຂະຫນາດໃຫຍ່.

2. ຄວາມປອດໄພ

ການຫຸ້ມຫໍ່ກ່ອງແຈກຢາຍຂອງ Shangming ແມ່ນເຮັດດ້ວຍໂລຫະທີ່ມີຄຸນນະພາບສູງ, ມີທາງເລືອກສໍາລັບເຫຼັກກ້າ galvanized ຫຼື 304 ສະແຕນເລດ, ປະສິດທິຜົນສະກັດກັ້ນການແຜ່ກະຈາຍຂອງໄຟ.

ແຕ່ລະວົງຈອນມີອຸປະກອນ overload ເອກະລາດແລະການປ້ອງກັນວົງຈອນສັ້ນ, ຮັບປະກັນການແຍກຄວາມຜິດທີ່ຊັດເຈນ.

ການຄຸ້ມຄອງການຈັດອັນດັບການປົກປ້ອງ IP ກວ້າງ:

ການນໍາໃຊ້ພາຍໃນ: IP20–IP40, ປ້ອງກັນການຕິດຕໍ່ຂອງນິ້ວມືແລະວັດຖຸຕ່າງປະເທດແຂງ.

ການນໍາໃຊ້ສະພາບແວດລ້ອມກາງແຈ້ງຫຼືຊຸ່ມຊື່ນ: ທີ່ຢູ່ອາໄສໂລຫະ IP54, ກັນຝຸ່ນແລະ splashproof, ເຫມາະສໍາລັບຫ້ອງນ້ໍາ, ລະບຽງ, ກ່ອງອຸປະກອນນອກ, ແລະອື່ນໆ.

3. ການຕິດຕັ້ງແລະບໍາລຸງຮັກສາງ່າຍ

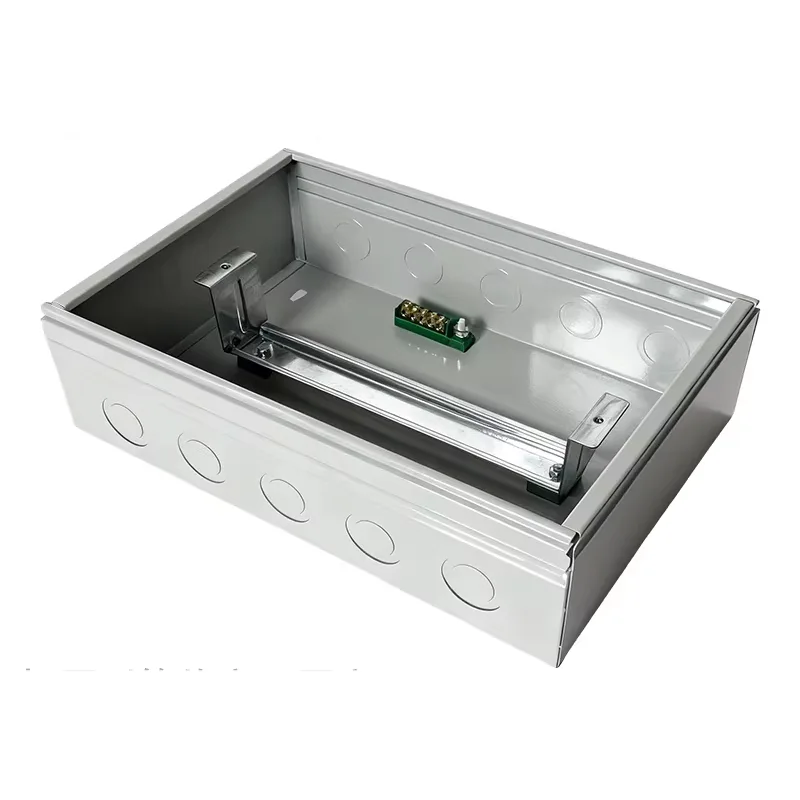

ກ່ອງຫຸ້ມຫໍ່ແຈກຢາຍຫຼາຍວົງຈອນກະທັດຮັດມາຕິດຕັ້ງໄວ້ກ່ອນດ້ວຍລາງລົດໄຟ DIN ທີ່ໄດ້ມາດຕະຖານ. ພວກເຮົາໃຊ້ເຄື່ອງຕັດວົງຈອນຍີ່ຫໍ້ຕົ້ນຕໍ (Schneider Electric, ABB, ແລະອື່ນໆ) ສໍາລັບການຕິດຕັ້ງໂດຍກົງ, ກໍາຈັດຄວາມຕ້ອງການເຈາະຫຼື screws.

Φ20/25mm ຂຸມ knockout ແມ່ນສະຫນອງໃຫ້ຢູ່ດ້ານເທິງ, ລຸ່ມ, ແລະກັບຄືນໄປບ່ອນສໍາລັບການເຂົ້າແລະອອກສາຍສາຍຫຼາຍທິດທາງ, ຮອງຮັບເສັ້ນທາງສາຍໄຟທີ່ແຕກຕ່າງກັນ.

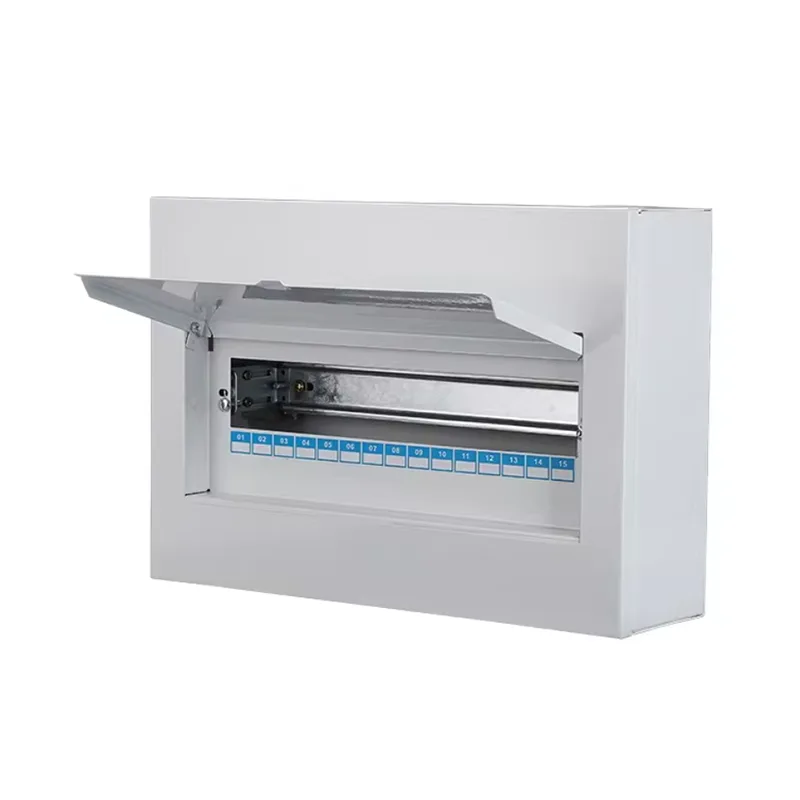

ປະຕູໃຊ້ການອອກແບບແບບ snap-on ຫຼື hinged, ອະນຸຍາດໃຫ້ເປີດດ້ວຍມືດຽວ. ພື້ນທີ່ປ້າຍວົງກົມແມ່ນໃຫ້ຢູ່ດ້ານໃນຂອງປະຕູຫຼືກະດານ, ສະຫນັບສະຫນູນຄໍາບັນຍາຍທີ່ພິມຫຼືຂຽນດ້ວຍມື.

4. ການປັບແຕ່ງເຕັມທີ່ສາມາດໃຊ້ໄດ້

ວັດສະດຸທີ່ມີ: ທາດເຫຼັກ, ແຜ່ນສັງກະສີ, ເຫຼັກກ້າ 201, ສະແຕນເລດ 304.

ສະຫນັບສະຫນູນຂະຫນາດທີ່ບໍ່ແມ່ນມາດຕະຖານ: ພວກເຮົາສະເຫນີການປັບແຕ່ງຢ່າງເຕັມທີ່ຂອງຄວາມກວ້າງ, ຄວາມສູງ, ແລະຄວາມເລິກເພື່ອໃຫ້ກົງກັບອຸປະກອນພິເສດເປີດຫຼືຄວາມຫນາຂອງກໍາແພງ.

ໂມດູນທີ່ໃຊ້ໄດ້: ສາມາດຕິດຕັ້ງໄວ້ລ່ວງໜ້າດ້ວຍເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ, ເຄື່ອງວັດແທກອັດສະລິຍະ, ໂມດູນຄວບຄຸມໄລຍະໄກ, ເຕົ້າສຽບ USB, ແລະອື່ນໆ.

ການປັບແຕ່ງຮູບລັກສະນະ: ຮອງຮັບການສີດສີ RAL, ສໍາເລັດຮູບສະແຕນເລດ, ແລະການພິມໂລໂກ້ silkscreen, ປະສົມປະສານເຂົ້າໄປໃນຮູບແບບການອອກແບບພາຍໃນຊັ້ນສູງ.

ວິທີການກໍານົດຈໍານວນວົງຈອນທີ່ຕ້ອງການ?

ທ່ານອາດຈະພົບກັບຄໍາຖາມນີ້ໃນລະຫວ່າງຂະບວນການຄັດເລືອກ. Shangming ສະຫນອງວິທີການສາມຂັ້ນຕອນສໍາລັບການປະເມີນເບື້ອງຕົ້ນ.

1. ແຍກວົງຈອນຕາມພື້ນທີ່ທໍາງານ

ນີ້ແມ່ນວິທີການສະຖິຕິພື້ນຖານທີ່ສຸດ. ການຕັ້ງຄ່າທີ່ທັນສະໄຫມມາດຕະຖານປົກກະຕິແນະນໍາໃຫ້ແຍກອຸປະກອນພະລັງງານສູງອອກຈາກວົງຈອນໄຟຟ້າທົ່ວໄປ:

● ວົງຈອນແສງສະຫວ່າງ: ແນະນໍາຢ່າງຫນ້ອຍ 1-2 ວົງຈອນ, ຄວບຄຸມໂດຍພື້ນທີ່ເພື່ອຫຼີກເວັ້ນການວົງຈອນສັ້ນໃນບໍລິເວນຫນຶ່ງເຮັດໃຫ້ຄວາມມືດໃນທົ່ວເຮືອນ.

● ຮ້ານຄ້າທົ່ວໄປ: ຈັດສັນຕາມຈໍານວນຫ້ອງ, ໂດຍປົກກະຕິ 1 ວົງຈອນສໍາລັບທຸກໆ 3-5 ຫ້ອງ.

● ວົງຈອນພະລັງງານສູງທີ່ອຸທິດຕົນ: ນີ້ແມ່ນສໍາຄັນ. ເຄື່ອງປັບອາກາດ, ເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາ, ເຕົາອົບ, ເຄື່ອງລ້າງຈານ, ເຄື່ອງອົບແຫ້ງ, ແລະອື່ນໆ, ມີລະດັບພະລັງງານ ≥1.5kW, ແຕ່ລະຄົນຕ້ອງຍຶດເອົາວົງຈອນເອກະລາດ.

●ເຮືອນຄົວແລະຫ້ອງນ້ໍາ: ເນື່ອງຈາກສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນແລະເຄື່ອງໃຊ້ທີ່ເຂັ້ມຂຸ້ນ, ແນະນໍາໃຫ້ຕິດຕັ້ງວົງຈອນກະແສໄຟຟ້າທີ່ຕົກຄ້າງແຍກຕ່າງຫາກ (RCD).

2. ຄິດໄລ່ຄວາມກວ້າງຂອງໂມດູນ

ພວກເຮົາໃຊ້ "ວິທີ" ຫຼື "ໂມດູນ" ເພື່ອວັດແທກຄວາມສາມາດ.

1 Module = 18mm (i.e., ຄວາມກວ້າງຂອງ breaker ວົງຈອນຂົ້ວດຽວ MCB).

RCCB/RCBO: ໂດຍປົກກະຕິຈະຄອບຄອງ 2 ໂມດູນ, i.e., 36mm.

Main Switch: ໂດຍປົກກະຕິຈະຄອບຄອງ 2-4 ໂມດູນ.

ສູດການຄຳນວນ: ໂມດູນທີ່ຕ້ອງການທັງໝົດ = (ຈໍານວນສະວິດເສົາດຽວ x 1) + (ຈໍານວນຕົວຕັດວົງຈອນສອງເສົາ/ກະແສໄຟຟ້າເຫຼືອຄ້າງ x 2) + (ສະວິດຫຼັກ x 2/4)

3. ຫຼັກການຈອງ 20%.

ຢ່າຕື່ມໃສ່ກ່ອງແຈກຢາຍໃຫ້ຄົບຖ້ວນ; ການປ່ອຍໃຫ້ຫ້ອງສໍາລັບການຂະຫຍາຍຕົວໃນອະນາຄົດແມ່ນມາດຕະຖານອຸດສາຫະກໍາ. ດັ່ງນັ້ນ, ເປັນຫຍັງອອກຈາກຫ້ອງ?

ການຂະຫຍາຍໃນອະນາຄົດ: ເມື່ອເພີ່ມການເຝົ້າລະວັງ, ລະບົບເຮືອນອັດສະລິຍະ, ຫຼືເຄື່ອງໃຊ້ໃຫມ່ໃນອະນາຄົດ, ທ່ານຈະບໍ່ຈໍາເປັນຕ້ອງປ່ຽນກ່ອງທັງຫມົດ.

ພື້ນທີ່ລະບາຍຄວາມຮ້ອນ: ໃນກ່ອງຫຼາຍວົງຈອນທີ່ຫນາແຫນ້ນ, ພື້ນທີ່ສະຫງວນຈະຊ່ວຍໃຫ້ການລະບາຍອາກາດ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງເຄື່ອງຕັດວົງຈອນປິດເນື່ອງຈາກຄວາມຮ້ອນເກີນໄປ.

ຄໍາແນະນໍາ: ຖ້າທ່ານຄິດໄລ່ວ່າທ່ານຕ້ອງການ 10 ວົງຈອນ, ເລືອກກ່ອງ 12 ວົງຈອນ; ຖ້າທ່ານຄິດໄລ່ວ່າທ່ານຕ້ອງການ 18 ວົງຈອນ, ເລືອກກ່ອງ 24 ວົງຈອນ.

ຕາຕະລາງອ້າງອີງສະຖານະການທົ່ວໄປ

Shangming Electric ສະຫນັບສະຫນູນການເລືອກຕົວແບບທີ່ຊັດເຈນຂອງທ່ານ. ພວກເຮົາສະເຫນີ:

ການໃຫ້ຄໍາປຶກສາຮູບແບບວົງຈອນຟຣີ: ສົ່ງບັນຊີລາຍຊື່ອຸປະກອນຂອງທ່ານໃຫ້ພວກເຮົາ, ແລະພວກເຮົາຈະແນະນໍາຮູບແບບ enclosure ທີ່ເຫມາະສົມ.

ການປະສົມປະສານ modular ຫຼາຍ: ຂະຫນາດມາດຕະຖານປະກອບມີ 12, 18, 24, ແລະ 36 ໂມດູນ; ການປັບແຕ່ງທີ່ບໍ່ໄດ້ມາດຕະຖານຍັງໄດ້ຮັບການສະຫນັບສະຫນູນ.

ທາງເລືອກທາງລົດໄຟ DIN + breaker ວົງຈອນທີ່ຕິດຕັ້ງໄວ້ລ່ວງຫນ້າ: ປະກອບລ່ວງຫນ້າຕາມແຜນການວົງຈອນຂອງທ່ານ, ພ້ອມທີ່ຈະໃຊ້ເມື່ອມາຮອດ.
