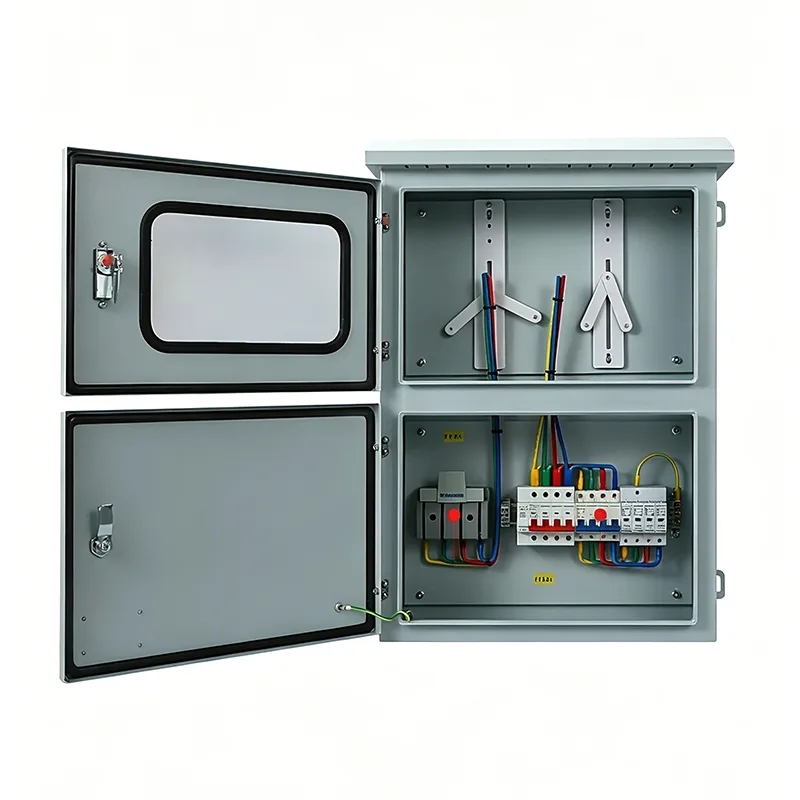

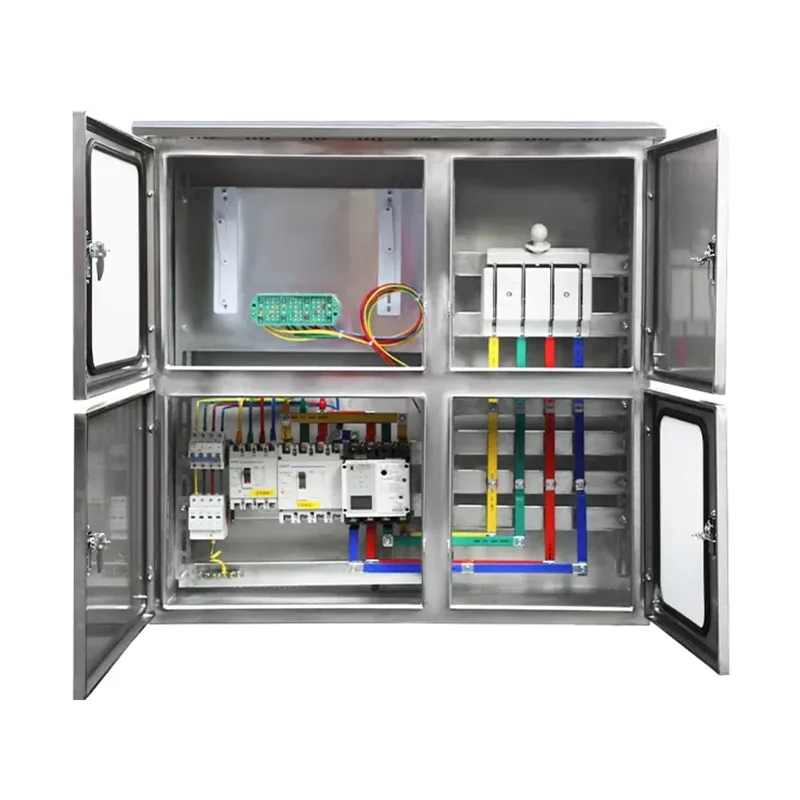

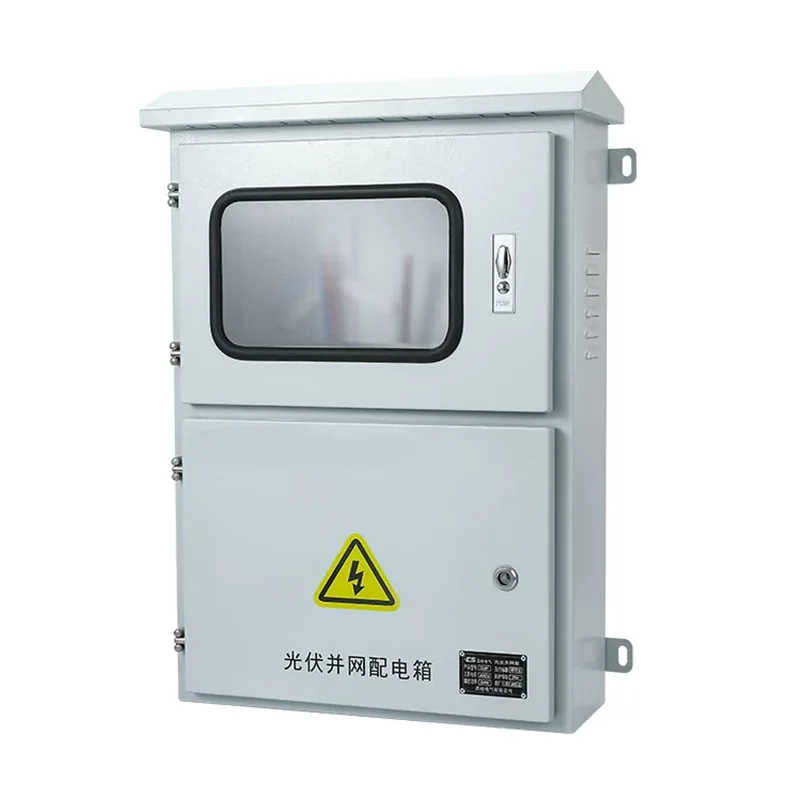

Outdoor Photovoltaic Grid-Connected Junction Box

ກ່ອງເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic ກາງແຈ້ງແມ່ນໃຊ້ລະຫວ່າງດ້ານ DC ຂອງລະບົບການຜະລິດໄຟຟ້າ photovoltaic ແລະ inverter. ຖ້າທ່ານຕ້ອງການປັບແຕ່ງຜະລິດຕະພັນນີ້ໃນລາຄາທີ່ແຂ່ງຂັນ, ທ່ານສາມາດເລືອກ Shangming, ແລະພວກເຮົາຈະກາຍເປັນຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້ຂອງທ່ານ.

ຟັງຊັນຫຼັກ

ກ່ອງເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic ກາງແຈ້ງປະສົມປະສານການປ້ອງກັນ, ການໂດດດ່ຽວ, ແລະການຕິດຕາມ. ພວກເຮົາສະຫນັບສະຫນູນຕົວເລກວົງຈອນທີ່ກໍາຫນົດເອງ, ອົງປະກອບຂອງຍີ່ຫໍ້, ແລະຫນ້າທີ່ອັດສະລິຍະ. ສໍາລັບການແກ້ໄຂການຕັ້ງຄ່າສະເພາະແລະວົງຢືມ, ກະລຸນາຕິດຕໍ່ພວກເຮົາ.

1. String Busing ແລະການແຜ່ກະຈາຍໃນປະຈຸບັນ

ໂຮງງານໄຟຟ້າ PV ປະກອບດ້ວຍແຜງພະລັງງານແສງອາທິດຫຼາຍແຜ່ນເຊື່ອມຕໍ່ກັນເປັນຊຸດ. ກ່ອງເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າເຮັດໜ້າທີ່ເປັນກົນໄກປ້ອງກັນການເຊື່ອມ ແລະ shunting.

Converging Function: ມັນລວບລວມພະລັງງານ DC ຈາກຫຼາຍສາຍໃສ່ໃນລົດເມດຽວເພື່ອສົ່ງກັບ inverter, ເຮັດໃຫ້ສາຍໄຟງ່າຍແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍໃນສາຍ DC.

ການປ້ອງກັນ Shunting: ແຕ່ລະ input ແມ່ນມີ fuse DC ເອກະລາດ. ໃນເວລາທີ່ວົງຈອນສັ້ນເກີດຂື້ນໃນສາຍຫນຶ່ງ, ຄວາມຜິດຈະຖືກຈໍາກັດຢູ່ໃນສາຂານັ້ນ, ໂດຍບໍ່ມີຜົນກະທົບຕໍ່ການຜະລິດພະລັງງານປົກກະຕິຂອງສາຍອື່ນໆ.

2. ປ້ອງກັນຟ້າຜ່າ ແລະໄຟແຮງ

ເນື່ອງຈາກວ່າແຜງ photovoltaic ຖືກຕິດຕັ້ງຢູ່ເທິງຫລັງຄາເປີດຫຼືພື້ນດິນ, ພວກມັນມີຄວາມອ່ອນໄຫວສູງຕໍ່ການໂຈມຕີຂອງຟ້າຜ່າ. ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າທີ່ປະສົມປະສານພາຍໃນກ່ອງເຊື່ອມຕໍ່ສາມາດຮັບຮູ້ແຮງດັນສູງໃນສາຍທັນທີແລະປ່ອຍແຮງດັນເກີນລົງສູ່ພື້ນພາຍໃນ nanoseconds.

ມັນເຮັດຫນ້າທີ່ເປັນສາຍທໍາອິດປ້ອງກັນກ່ອນ inverter, ປ້ອງກັນການໂຈມຕີຟ້າຜ່າ induced ທີ່ອາດຈະທໍາລາຍອົງປະກອບເອເລັກໂຕຣນິກຂອງ inverter.

3. ການໂດດດ່ຽວດ້ານຄວາມປອດໄພ ແລະ ການຕັດການເຊື່ອມຕໍ່ທາງຮ່າງກາຍ

ຝາປິດແມ່ນຕິດຕັ້ງດ້ວຍສະວິດແຍກ DC ແຮງດັນສູງ ຫຼືຕົວຕັດວົງຈອນ. ໃນເວລາທີ່ການບໍາລຸງຮັກສາແມ່ນຈໍາເປັນໃນອຸປະກອນ inverter ຫຼື downstream, ຄູ່ມື disconnecting ກ່ອງ junction ໃຫ້ແນ່ໃຈວ່າດ້ານການບໍາລຸງຮັກສາແມ່ນ de-energized ຫມົດ, ປົກປັກຮັກສາຄວາມປອດໄພຂອງບຸກຄະລາກອນ.

ຝາປິດທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າຂອງ Shangming ແມ່ນມີປະສິດທິພາບສູງແລະເຊື່ອຖືໄດ້, ຊ່ວຍໃຫ້ມີການຂັດຂວາງໃນປະຈຸບັນຢ່າງປອດໄພໃນຂະນະທີ່ລະບົບກໍາລັງເຮັດວຽກ, ປ້ອງກັນການສ້າງເສັ້ນໂຄ້ງອັນຕະລາຍທີ່ອາດຈະເຮັດໃຫ້ເກີດໄຟໄຫມ້.

4. Reverse Charging Protection

ໃນຕອນເຊົ້າ, ຕອນແລງ, ຫຼືໃນມື້ທີ່ມີເມກ, ແຮງດັນຜົນຜະລິດຂອງສາຍຕ່າງໆອາດຈະແຕກຕ່າງກັນ. ໂດຍບໍ່ມີການປ້ອງກັນ, ສາຍທີ່ມີແຮງດັນສູງສາມາດໄຫຼກັບຄືນສູ່ສາຍທີ່ມີແຮງດັນຕ່ໍາ.

ໄດໂອດສາກໄຟແບບປີ້ນກັບທາງເລືອກແມ່ນມີຢູ່, ຮັບປະກັນການໄຫຼວຽນຂອງກະແສໄຟຟ້າແບບ unidirectionally ກັບ inverter, ປ້ອງກັນການ overheating ທ້ອງຖິ່ນຫຼືແມ້ກະທັ້ງໄຟທີ່ເກີດຈາກກະແສປີ້ນກັບກັນ.

5. ການປົກປ້ອງສິ່ງແວດລ້ອມ ແລະການຕິດຕາມສະພາບ

ເນື່ອງຈາກວ່າຜະລິດຕະພັນນີ້ຈະຖືກຕິດຕັ້ງຢູ່ຂ້າງນອກ, ຝາປິດມີລະດັບປ້ອງກັນ IP65 / IP66 ເພື່ອປ້ອງກັນການກັດກ່ອນຂອງນ້ໍາຝົນແລະອາຍຸ UV. ອົງປະກອບຄວາມແມ່ນຍໍາພາຍໃນເຮັດວຽກທີ່ເຊື່ອຖືໄດ້ຕະຫຼອດຊີວິດ 25 ປີຂອງສະຖານີພະລັງງານ.

ຟັງຊັນການຕິດຕາມອັດສະລິຍະທາງເລືອກຈະກວດສອບກະແສໄຟຟ້າ, ແຮງດັນ, ແລະອຸນຫະພູມພາຍໃນຂອງແຕ່ລະສາຍຕາມເວລາຈິງ, ແລະແຈ້ງເຕືອນທັນທີໃນກໍລະນີທີ່ມີການຜະລິດໄຟຟ້າຜິດປົກກະຕິ.

ເປັນ​ຫຍັງ​ຈຶ່ງ​ຕ້ອງ​ເປັນ​ປ່ອງ​ເຊື່ອມ​ຕໍ່​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ Photovoltaic ເປັນ​ກັນ​ນ​້​ໍ​າ​ສໍາ​ລັບ​ການ​ນໍາ​ໃຊ້​ນອກ​?

ລະບົບ PV ໂດຍທົ່ວໄປແມ່ນຕິດຕັ້ງຢູ່ເທິງຫລັງຄາຫຼືຢູ່ໃນພື້ນທີ່ເປີດ, ແລະກ່ອງເຊື່ອມຕໍ່ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າຕ້ອງທົນກັບສິ່ງທ້າທາຍທີ່ຮ້າຍແຮງຕໍ່ໄປນີ້:

ການ​ປ່ຽນ​ແປງ​ຂອງ​ອຸນ​ຫະ​ພູມ​ທີ່​ຮ້າຍ​ແຮງ​: ອຸນ​ຫະ​ພູມ​ໃນ​ລະ​ດູ​ຮ້ອນ​ສາ​ມາດ​ສູງ​ກວ່າ 70 ° C​, ໃນ​ຂະ​ນະ​ທີ່​ອຸນ​ຫະ​ພູມ​ລະ​ດູ​ຫນາວ​ສາ​ມາດ​ຫຼຸດ​ລົງ​ເຖິງ -30 ° C​.

ຮັງສີ UV: ການສໍາຜັດກັບແສງແດດໃນໄລຍະຍາວຕ້ອງການຄວາມຫມັ້ນຄົງຂອງ UV; ຖ້າບໍ່ດັ່ງນັ້ນ, ພວກມັນມີຄວາມສ່ຽງຕໍ່ການແກ່.

ຄວາມຊຸ່ມຊື້ນແລະການຂົ້ນ: ພວກມັນຕ້ອງເປັນກັນຝົນແລະຕິດຕັ້ງວາວ breather ເພື່ອລະບາຍຄວາມຂົ້ນຂອງພາຍໃນແລະປ້ອງກັນບໍ່ໃຫ້ອົງປະກອບໄຟຟ້າໄດ້ຮັບຄວາມຊຸ່ມຊື່ນ.

ດັ່ງນັ້ນ, ສໍາລັບການນໍາໃຊ້ປົກກະຕິແລະເພື່ອຫຼີກເວັ້ນການບໍາລຸງຮັກສາເລື້ອຍໆໃນລະຫວ່າງການປະຕິບັດງານ, ການຮັກສາປະສິດທິພາບທີ່ຫມັ້ນຄົງແລະອາຍຸການ, ການອອກແບບນ້ໍານອກແມ່ນຈໍາເປັນ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກແລະການແນະນໍາການຕັ້ງຄ່າ

ກ່ອງເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic ກາງແຈ້ງຂອງ Shangming ສາມາດນໍາໃຊ້ໄດ້ຕະຫຼອດລະບົບຕ່ອງໂສ້ອຸດສາຫະກໍາ photovoltaic ທັງຫມົດ, ຈາກຫລັງຄາເຮືອນທີ່ຢູ່ອາໄສໄປສະຖານີໄຟຟ້າຂະຫນາດໃຫຍ່ທີ່ມີດິນ. ພວກເຮົາຈະໃຫ້ຄໍາແນະນໍາການຕັ້ງຄ່າໂດຍອີງໃສ່ສະຖານະການທົ່ວໄປ.

1. ທີ່ຢູ່ອາໄສທີ່ແຈກຢາຍລະບົບ Photovoltaic

ປະເພດຂອງການນໍາໃຊ້ນີ້ແມ່ນທົ່ວໄປຫຼາຍ, ໂດຍທົ່ວໄປແລ້ວການຕິດຕັ້ງຢູ່ເທິງຫລັງຄາຫຼືຝາຂອງເຮືອນວິນລ່າຫຼືເຮືອນທີ່ສ້າງດ້ວຍຕົນເອງໃນເຂດຊົນນະບົດ. ມັນລວບລວມກະດານ photovoltaic ຫຼາຍຈາກທິດທາງທີ່ແຕກຕ່າງກັນຢູ່ເທິງຫລັງຄາແລະສະຫນອງການປ້ອງກັນຟ້າຜ່າພື້ນຖານ.

ຄໍາແນະນໍາກ່ຽວກັບການຕັ້ງຄ່າ: ກ່ອງຄວນຈະມີຮູບລັກສະນະທີ່ສະອາດແລະຂະຫນາດນ້ອຍ, 1-4 string inputs, ແລະໄດ້ຮັບການຕິດຕັ້ງດ້ວຍການກວດສອບການປ້ອງກັນໄຟທີ່ມີຄວາມອ່ອນໄຫວສູງ.

2. ສະຖານີໄຟຟ້າຊັ້ນສູງອຸດສາຫະກຳ ແລະການຄ້າ

ໃນກໍລະນີນີ້, ກ່ອງເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າແມ່ນຕິດຕັ້ງຢູ່ເທິງຫລັງຄາຮາບພຽງຂອງກອງປະຊຸມໂຮງງານ, ຄັງສິນຄ້າ logistics, ຫຼືສູນການຄ້າຂະຫນາດໃຫຍ່. ສໍາລັບຄວາມອາດສາມາດໃນການຜະລິດພະລັງງານຂະຫນາດກາງ, ມັນປະກອບ pre-combining ຫຼາຍສິບຂອງ strings photovoltaic ກ່ອນທີ່ມັນຈະເຂົ້າໄປໃນ inverter string.

ຄໍາແນະນໍາກ່ຽວກັບການຕັ້ງຄ່າ: ກ່ອງຕ້ອງການຄວາມຕ້ານທານ corrosion ສູງ, 8-16 string inputs, ແລະປົກກະຕິແລ້ວປະກອບມີໂມດູນການສື່ສານ smart ເພື່ອອໍານວຍຄວາມສະດວກໃຫ້ພະນັກງານບໍາລຸງຮັກສາເພື່ອເບິ່ງກະແສໄຟຟ້າຂອງແຕ່ລະສາຂາໃນຫ້ອງຕິດຕາມກວດກາ.

3. ສະຖານີໄຟຟ້າຂະໜາດໃຫຍ່ ແລະ ທະເລຊາຍແສງອາທິດ

ການເກັບເອົາກ່ອງທີ່ແຈກຢາຍຢູ່ໃນທະເລຊາຍ, ພູເຂົາ, ຫຼືພື້ນທີ່ເປີດຂະຫນາດໃຫຍ່ເອີ້ນວ່າກ່ອງປະສົມປະສານ. ໃນຖານະເປັນອຸປະກອນປະສົມປະສານຕົ້ນຕໍ, ພວກເຂົາເຈົ້າເກັບກໍາປະຈຸບັນຈາກຫຼາຍພັນແຜ່ນແສງຕາເວັນແລະສົ່ງມັນກັບ inverter ສູນກາງ.

ຄໍາແນະນໍາກ່ຽວກັບການຕັ້ງຄ່າ: IP66, ອຸທິດຕົນເພື່ອ 1500V ລະບົບແຮງດັນສູງ, ຕິດຕັ້ງດ້ວຍ diodes ຕ້ານການປີ້ນກັບກັນແລະຟັງຊັນກວດສອບສາຍທີ່ຊັດເຈນ, ແລະມີວາວລະບາຍຄວາມຮ້ອນທີ່ມີການເຄື່ອນໄຫວ.

4. ສະພາບການນຳໃຊ້ແສງອາທິດ + ຂ້າມແດນ

Solar Carports: ສະໜອງພະລັງງານໃຫ້ກັບສະຖານີສາກໄຟລົດໄຟຟ້າ. ກ່ອງເຊື່ອມຕໍ່ໄດ້ຖືກຕິດຕັ້ງຢູ່ເທິງເສົາ carport ເພື່ອປົກປ້ອງສະຖານີສາກໄຟຢູ່ລຸ່ມນ້ໍາຈາກການເກີດແສງຕາເວັນ.

ລະບົບແສງຕາເວັນດ້ານກະສິກຳ ແລະ ການປະມົງ: ຕິດຕັ້ງໃສ່ວົງເລັບຂ້າງເທິງບ່ອນປູກຝັງ ຫຼື ໜອງປາ. ຂໍ້​ກໍາ​ນົດ​ພິ​ເສດ​ແມ່ນ​ສໍາ​ລັບ​ການ​ຕ້ານ​ທານ​ຄວາມ​ຊຸ່ມ​ຊື່ນ​ແລະ​ຄວາມ​ຕ້ານ​ທານ​ຕໍ່​ອາ​ຊິດ / alkali corrosion​; ສະແຕນເລດແມ່ນແນະນໍາ.

ເປັນຫຍັງເລືອກພວກເຮົາ?

Shangming ມີ​ຕົ້ນ​ກໍາ​ເນີດ​ມາ​ຈາກ Yueqing​, Wenzhou​, ປະ​ເທດ​ຈີນ​, ພາກ​ພື້ນ​ທີ່​ມີ​ຊື່​ສຽງ​ເປັນ "ນະ​ຄອນ​ຫຼວງ​ໄຟ​ຟ້າ​ຂອງ​ຈີນ​"​. ການນໍາໃຊ້ລະບົບຕ່ອງໂສ້ອຸດສາຫະກໍາທີ່ພັດທະນາດີຂອງກຸ່ມອຸດສາຫະກໍາໄຟຟ້າຂອງ Yueqing, ພວກເຮົາໄດ້ສ້າງຕັ້ງລະບົບການຜະລິດແລະການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດແລະມີປະສິດທິພາບ. ຜະລິດຕະພັນຂອງພວກເຮົາກວມເອົາຫຼາຍກວ່າ 200 ຊຸດແລະ 6000+ ແບບ, ສອດຄ່ອງກັບມາດຕະຖານໄຟຟ້າທົ່ວໂລກ.

ການເລືອກອຸປະກອນຄົບຊຸດອັດສະລິຍະຂອງພວກເຮົາຈະປະສົມປະສານການຮັບຮູ້ IoT ແລະຟັງຊັນການຕິດຕາມໄລຍະໄກ, ເຮັດໃຫ້ສາມາດກວດສອບຕົວກໍານົດການໃນເວລາຈິງເຊັ່ນ: ອຸນຫະພູມ, ຄວາມຊຸ່ມຊື່ນ ແລະປັດຈຸບັນ. ນີ້ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງແລະການສະຫນອງພະລັງງານທີ່ປອດໄພ.
