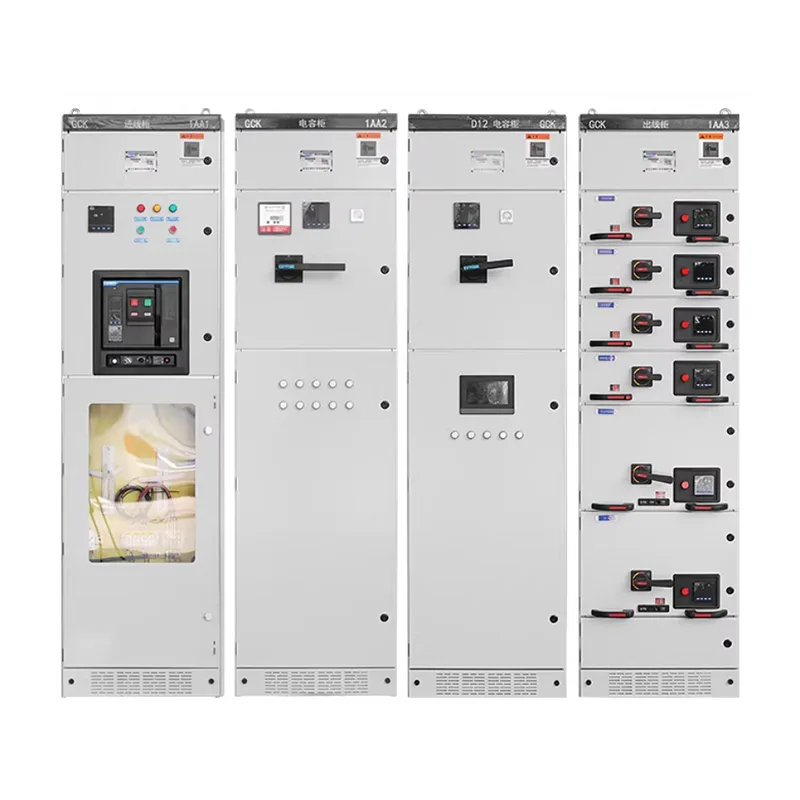

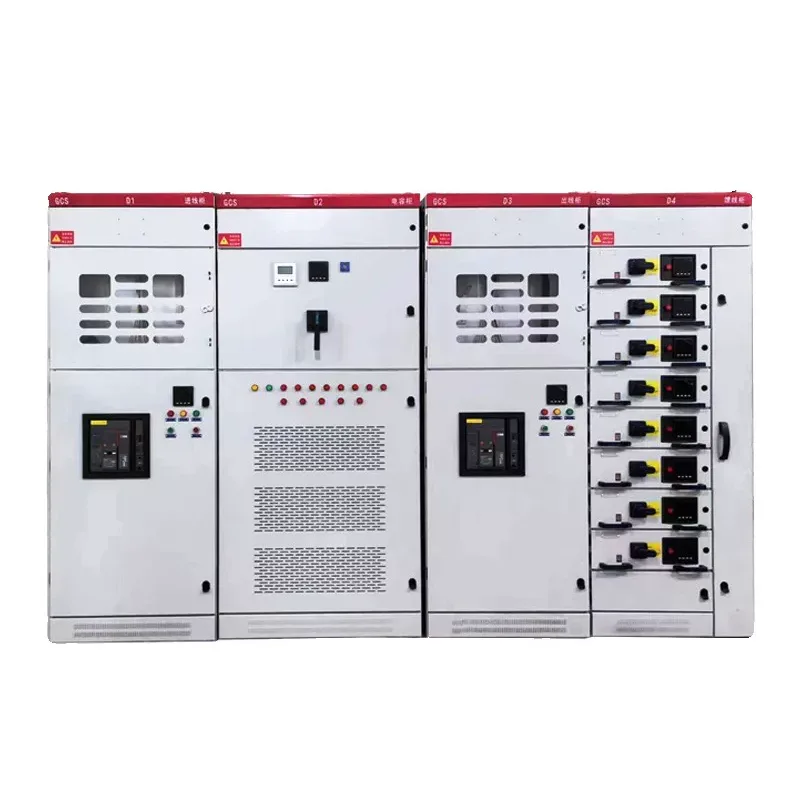

GCS ແຮງດັນຕໍ່າທີ່ສາມາດຖອນໄດ້ Switchgear

GCS Low Voltage Withdrawable Switchgear ມີໂຄງສ້າງທີ່ງ່າຍດາຍ, ຄວາມເຂົ້າກັນໄດ້ຂອງອົງປະກອບທີ່ດີ, ແລະມີລາຄາຖືກກວ່າ MNS 20%-35%, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບໂຄງການທີ່ມີງົບປະມານ. ຖ້າ​ຫາກ​ທ່ານ​ມີ​ຄວາມ​ສົນ​ໃຈ​ໃນ​ການ​ເລືອກ​ຜະ​ລິດ​ຕະ​ພັນ​ນີ້​ແລະ​ເລີ່ມ​ຕົ້ນ​ການ​ພັດ​ທະ​ນາ​ແຜນ​ການ​ໂຄງ​ການ​, ກະ​ລຸ​ນາ​ຕິດ​ຕໍ່​ຫາ Shangming​, ຜູ້​ສະ​ຫນອງ​ທີ່​ເຊື່ອ​ຖື​ໄດ້​ຈາກ Yueqing​, Wenzhou​, ປະ​ເທດ​ຈີນ​.

ຄຸນນະສົມບັດຜະລິດຕະພັນ

GCS switchgear ຖອນໄດ້ແຮງດັນຕ່ໍາປະສົມປະສານຄວາມຫນ້າເຊື່ອຖືສູງຂອງ MNS ກັບຄວາມສະດວກໃນການດໍາເນີນງານຂອງ GGD, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບລະບົບການແຜ່ກະຈາຍພະລັງງານແຮງດັນຕ່ໍາທີ່ມີວົງຈອນຫຼາຍ, ການບໍາລຸງຮັກສາເລື້ອຍໆ, ແລະສຸມໃສ່ການຄວບຄຸມຄ່າໃຊ້ຈ່າຍໂດຍລວມ.

1. ໂຄງສ້າງທີ່ສາມາດຖອນໄດ້ແບບໂມດູລາ

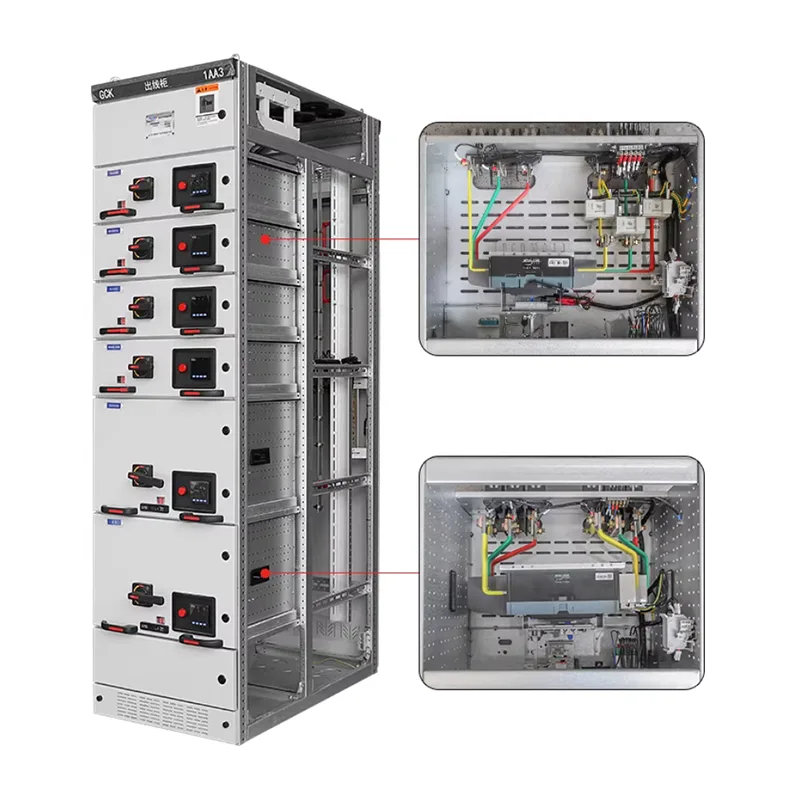

ຫນ່ວຍງານທີ່ມີປະໂຫຍດຂອງ GCS ຮັບຮອງເອົາການອອກແບບແບບລິ້ນຊັກມາດຕະຖານ, ຊ່ວຍໃຫ້ການແຊກແລະການໂຍກຍ້າຍອອກໄດ້ໄວ. ໃນກໍລະນີຂອງຄວາມລົ້ມເຫຼວຂອງວົງຈອນດຽວຫຼືການບໍາລຸງຮັກສາ, ຫນ່ວຍງານສາມາດຖອດອອກເປັນເອກະລາດໂດຍບໍ່ມີຜົນກະທົບຕໍ່ການເຮັດວຽກຂອງວົງຈອນອື່ນໆ, ຫຼຸດຜ່ອນເວລາໄຟຟ້າແລະຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາ.

ການອອກແບບ modular ຂອງ switchgear ສະຫນອງ versatility ທີ່ເຂັ້ມແຂງ, ອໍານວຍຄວາມສະດວກໃນການຂະຫຍາຍຕົວໃນອະນາຄົດຫຼືການທົດແທນ.

2. ລະດັບຄວາມປອດໄພສູງ

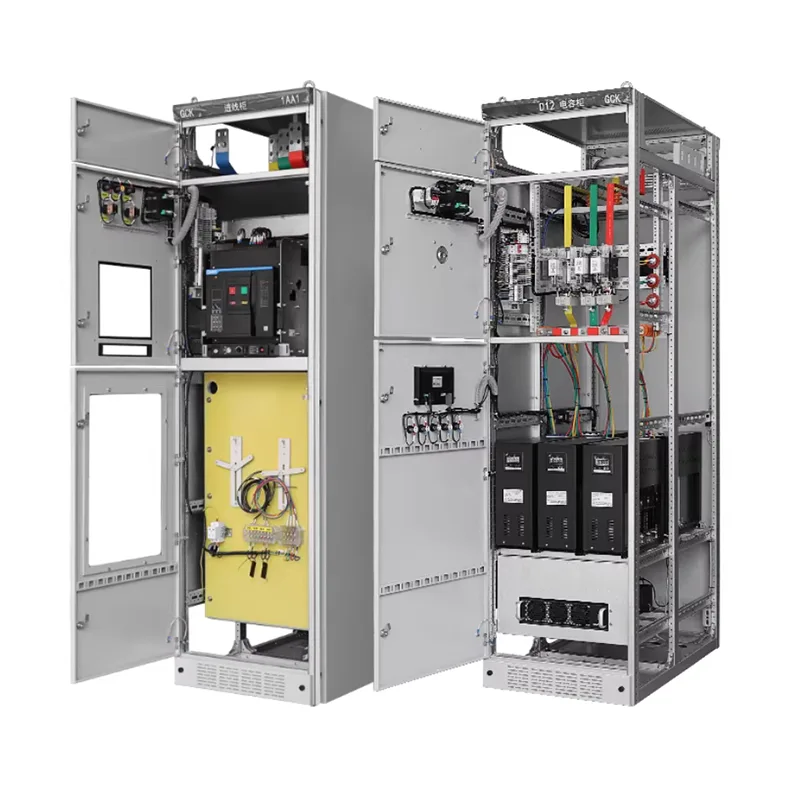

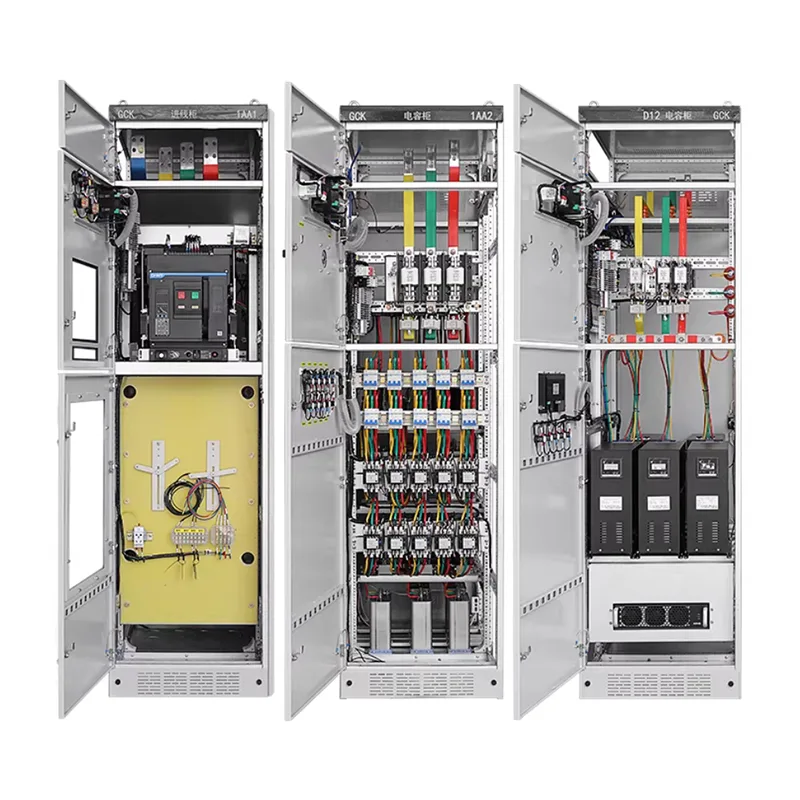

ຕູ້ GCS ໄດ້ຖືກແບ່ງພາຍໃນອອກເປັນ: ຊ່ອງໃສ່ busbar, ຊ່ອງຫນ່ວຍບໍລິການ, ແລະຊ່ອງສາຍ. ພື້ນທີ່ທີ່ມີປະໂຫຍດເຫຼົ່ານີ້ຖືກແຍກອອກຢ່າງມີປະສິດທິພາບເພື່ອປ້ອງກັນການແຜ່ກະຈາຍຄວາມຜິດ.

ພວກເຮົາສະຫນັບສະຫນູນທາງເລືອກສໍາລັບລະດັບການປົກປ້ອງທີ່ສູງຂຶ້ນ, ເຊິ່ງສາມາດປັບແຕ່ງໄດ້ໂດຍອີງໃສ່ເງື່ອນໄຂການປະຕິບັດຕົວຈິງ.

ຄຸນນະສົມບັດຄວາມປອດໄພເສີມຂະຫຍາຍຄວາມປອດໄພຂອງການດໍາເນີນງານແລະຄວາມຫມັ້ນຄົງ, ຕອບສະຫນອງຄວາມຕ້ອງການພະລັງງານຂອງໂຄງການອຸດສາຫະກໍາແລະສາທາລະນະ.

3. ການບໍາລຸງຮັກສາສະດວກແລະການດໍາເນີນງານ

ຫນ່ວຍບໍລິການລິ້ນຊັກມີລັກສະນະການທົດສອບ, ການເຮັດວຽກ, ແລະ disconnect ຕໍາແຫນ່ງ, ອະນຸຍາດໃຫ້ສໍາລັບການກວດກາແລະການທົດແທນເຖິງແມ່ນວ່າພາຍໃຕ້ການປິດຫຼືມີພະລັງງານບາງສ່ວນ. ສາຍໄຟແລະພື້ນທີ່ປະຕິບັດການໄດ້ຖືກອອກແບບຢ່າງສົມເຫດສົມຜົນ, ເຮັດໃຫ້ມັນເປັນມິດກັບຜູ້ໃຊ້ສໍາລັບພະນັກງານບໍາລຸງຮັກສາແລະເຫມາະສົມສໍາລັບລະບົບທີ່ຕ້ອງການການບໍາລຸງຮັກສາເລື້ອຍໆ, ເຊັ່ນສະຖານະການ MCC.

4. ການນຳໃຊ້ກ້ວາງຂວາງ

ຕູ້ GCS ສາມາດນໍາໃຊ້ເປັນຕູ້ແຈກຢາຍ, ຕູ້ feeder, ສູນຄວບຄຸມມໍເຕີ (MCC), ແລະອື່ນໆ, ສະຫນັບສະຫນູນການປະສົມອົງປະກອບໄຟຟ້າຕ່າງໆແລະການປັບຕົວກັບຄວາມອາດສາມາດແລະປະລິມານວົງຈອນທີ່ແຕກຕ່າງກັນ. ລະບົບດຽວສາມາດກວມເອົາຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກຫຼາຍ.

5. ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສູງ

ເມື່ອປຽບທຽບກັບຕູ້ທີ່ຖອນໄດ້ MNS, GCS ມີໂຄງສ້າງທີ່ງ່າຍກວ່າ ແລະສາມາດຄວບຄຸມໄດ້ຫຼາຍກວ່າ.

ເມື່ອປຽບທຽບກັບ switchgear ຄົງທີ່, ມັນສະຫນອງຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນໃນຄວາມປອດໄພແລະການຮັກສາໄວ້, ເຮັດໃຫ້ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບໂຄງການຂະຫນາດກາງເຖິງຂະຫນາດໃຫຍ່ຫຼືໂຄງການທີ່ມີງົບປະມານ, ບັນລຸຄວາມສົມດູນລະຫວ່າງການປະຕິບັດແລະຄ່າໃຊ້ຈ່າຍ.

ວິທີການຮັກສາ GCS ແຮງດັນຕ່ໍາ Switchgear ຖອນໄດ້?

ເພື່ອຍືດອາຍຸການບໍລິການຂອງຕົນ, ປ້ອງກັນການຜິດປົກກະຕິ, ແລະຮັບປະກັນການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງ, ການບໍາລຸງຮັກສາທີ່ເຫມາະສົມແມ່ນສໍາຄັນ. Shangming ສະຫນອງເອກະສານທີ່ສົມບູນແບບແລະສະເຫນີຄໍາແນະນໍາບາງຢ່າງ.

I. ການກວດກາປະຈໍາວັນ

1. ການກວດສອບຕົວຊີ້ບອກການເຮັດວຽກ: ໄຟຕົວຊີ້ວັດແຖບລິ້ນຊັກບໍ່ຄວນກະພິບຜິດປົກກະຕິ; ປະຈຸບັນ ammeter ຄວນມີຄວາມສົມດູນ.

2. ກວດສອບອຸນຫະພູມທີ່ເພີ່ມຂຶ້ນ: ໃຊ້ເຄື່ອງວັດແທກອຸນຫະພູມອິນຟາເຣດແບບມືຖືເພື່ອວັດແທກອຸນຫະພູມທີ່ເພີ່ມຂຶ້ນຂອງຕົວເຊື່ອມຕໍ່ບັສບາຫຼັກ, ຕົວເຊື່ອມຕໍ່ຫຼັກຂອງລິ້ນຊັກ, ແລະເຄື່ອງຕັດວົງຈອນຂາເຂົ້າ/ປ່ຽງ. ≤40K (≤80℃ ອຸນຫະພູມອາກາດລ້ອມຮອບ +40℃).

3. ກວດເບິ່ງກິ່ນ/ສຽງຜິດປົກກະຕິ: ກວດເບິ່ງກິ່ນເໝັນ, ສຽງໄຫຼອອກ, ຫຼືສຽງດັງ.

4. ການກວດກາປະທັບຕາປະຕູ ແລະທຳຄວາມສະອາດ: ປະທັບຕາປະຕູຕູ້ມີອາຍຸບໍ? ມີການສະສົມຂອງຂີ້ຝຸ່ນພາຍໃນບໍ?

5. ການກວດສອບຕໍາແຫນ່ງຂອງລິ້ນຊັກ: ມີລິ້ນຊັກທັງຫມົດຢູ່ໃນຕໍາແຫນ່ງທີ່ເຊື່ອມຕໍ່ຂອງເຂົາເຈົ້າບໍ? ພວກເຂົາເຈົ້າວ່າງ?

II. ການຮັກສາເປັນໄລຍະ

ຂັ້ນ​ຕອນ​ທີ 1​: ການ​ກະ​ກຽມ​ປິດ​. ຢືນຢັນວ່າການສະຫນອງພະລັງງານຢູ່ທາງເທິງແມ່ນຕັດການເຊື່ອມຕໍ່ແລະທົດສອບແຮງດັນໄຟຟ້າ.

ຂັ້ນ​ຕອນ​ທີ 2​: ຍ້າຍ drawer ທີ່​ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ກັບ​ຕໍາ​ແຫນ່ງ​ເປີດ​ແລະ​ດຶງ​ມັນ​ອອກ​ຫມົດ​. ໃຫ້ສັງເກດວ່າປລັກຕົ້ນຕໍຈະຕັດການເຊື່ອມຕໍ່ອັດຕະໂນມັດ; ປລັກສຽບສຳຮອງສາມາດຖອດອອກໄດ້ດ້ວຍຕົນເອງ.

ຂັ້ນ​ຕອນ​ທີ 3​: ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ຫົວ​ຫນ່ວຍ Drawer​. ອົງປະກອບທີ່ແຕກຕ່າງກັນຮຽກຮ້ອງໃຫ້ມີຂັ້ນຕອນການບໍາລຸງຮັກສາທີ່ແຕກຕ່າງກັນ, ລວມທັງການເຮັດຄວາມສະອາດແລະການທົດສອບ.

ຂັ້ນ​ຕອນ​ທີ 4​: ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ພາຍ​ໃນ​ຫ້ອງ​ການ​

ແຖບ Busbar ຫຼັກ: ກວດເບິ່ງບານປະຕູວ່າງ.

Busbar ສາຂາແນວຕັ້ງ: ເຮັດຄວາມສະອາດຂີ້ຝຸ່ນທີ່ສະສົມແລະກວດເບິ່ງກາບ insulation ທີ່ເສຍຫາຍ.

ຊ່ອງໃສ່ສາຍເຄເບີ້ນ: ຈັດລະບຽບສາຍເຄເບີ້ນ ແລະ ກວດເບິ່ງການຮ້ອນເກີນ ຫຼື ການປ່ຽນສີຂອງປາຍສາຍ.

ລະບົບສາຍດິນ: ວັດແທກຄວາມຕ້ານທານຂອງພື້ນດິນລະຫວ່າງ busbar PE ແລະຕູ້ (ຄວນຈະເປັນ ≤0.1Ω).

ຂັ້ນຕອນທີ 5: ການທົດສອບການທໍາງານ

ຍູ້ລິ້ນຊັກກັບຄືນໄປບ່ອນຕໍາແຫນ່ງເຊື່ອມຕໍ່. ຫຼັງຈາກເປີດເຄື່ອງ, ທົດສອບວົງຈອນຄວບຄຸມໃນຕໍາແຫນ່ງທົດສອບ. ດໍາເນີນການທົດສອບບໍ່ມີການໂຫຼດເປັນເວລາ 10 ນາທີເພື່ອຢືນຢັນວ່າບໍ່ມີສິ່ງຜິດປົກກະຕິໃດໆ.

ຂໍ້ຄວນລະວັງການບໍາລຸງຮັກສາທີ່ສໍາຄັນ

1. ຢ່າສຽບ ຫຼືຖອດປລັກໂມດູນຫຼັກໃນຂະນະທີ່ພວກມັນເປີດຢູ່.

ໂມດູນຕົ້ນຕໍມີກະແສໄຟຟ້າສູງໃນວົງຈອນຕົ້ນຕໍແລະຕ້ອງໄດ້ຮັບການດໍາເນີນການພຽງແຕ່ຫຼັງຈາກລິ້ນຊັກຢູ່ໃນຕໍາແຫນ່ງເປີດແລະລະບົບຖືກປິດ.

ຖ້າ​ບໍ່​ດັ່ງ​ນັ້ນ​, ມັນ​ອາດ​ຈະ​ເຮັດ​ໃຫ້​ເກີດ​ໄຟ​ຟ້າ​, ສົ່ງ​ຜົນ​ໃຫ້​ມີ​ການ​ບາດ​ເຈັບ​ສ່ວນ​ບຸກ​ຄົນ​ຫຼື​ອຸ​ປະ​ກອນ​ການ​ເສຍ​ຫາຍ​.

2. ຢ່າປະສົມລິ້ນຊັກຂອງຂະຫນາດທີ່ແຕກຕ່າງກັນ.

ລີ້ນຊັກ GCS ຖືກອອກແບບໃນ 1/2, 1, 2, ແລະ 3 ຂະຫນາດຫນ່ວຍງານ, ມີຄວາມສູງທີ່ສອດຄ້ອງກັນຢ່າງເຂັ້ມງວດກັບຕໍາແຫນ່ງຂອງໂມດູນຕົ້ນຕໍ.

ການ​ຕິດ​ຕັ້ງ​ທີ່​ບໍ່​ຖືກ​ຕ້ອງ​ຈະ​ນໍາ​ໄປ​ສູ່​ການ misalignment ຂອງ​ໂມ​ດູນ​, ການ​ຕິດ​ຕໍ່​ທີ່​ບໍ່​ດີ​, ແລະ overheating​.

3. ເປັນປົກກະຕິກວດກາ interlock ຫ້າຫຼັກຖານສະແດງ.

ການທົດສອບ: ດ້ວຍເຄື່ອງຕັດວົງຈອນປິດ, ສາມາດດຶງລິ້ນຊັກອອກໄດ້ບໍ? ມັນບໍ່ຄວນ.

ຖ້າ interlock ລົ້ມເຫລວ, ທັນທີທັນໃດຢຸດການນໍາໃຊ້ແລະສ້ອມແປງເພື່ອປ້ອງກັນການເຮັດວຽກຜິດພາດ.

4. ເສີມຂະຫຍາຍມາດຕະການຕ້ານການ condensation ໃນສະພາບແວດລ້ອມຊຸ່ມ.

ຖ້າໂຄງການຂອງເຈົ້າຕັ້ງຢູ່ໃນລະດູຝົນຫຼືຢູ່ໃນໂຮງງານນ້ໍາ, ໃຫ້ກວດເບິ່ງການດໍາເນີນງານຂອງເຄື່ອງເຮັດຄວາມຮ້ອນປະຈໍາເດືອນ.

ເມື່ອຢືນຢັນການແກ້ໄຂ, ທ່ານສາມາດເລືອກທີ່ຈະຕິດຕັ້ງຕົວຄວບຄຸມ condensation ອັດສະລິຍະສໍາລັບການເລີ່ມຕົ້ນອັດຕະໂນມັດ.

FAQ

ຖາມ: ເມື່ອປັບແຕ່ງຕູ້ສະຫຼັບເກຍ, ຂ້ອຍຈະເລືອກແນວໃດລະຫວ່າງປະເພດຄົງທີ່ (GGD) ຫຼືປະເພດທີ່ຖອນໄດ້ (GCS/MNS)?

A: GGD ແມ່ນເຫມາະສົມໃນເວລາທີ່: ງົບປະມານຈໍາກັດ, ການໂຫຼດດຽວ, ເງິນອຸດຫນູນສໍາລັບການບໍາລຸງຮັກສາໄຟຟ້າ, ຫຼືສະພາບແວດລ້ອມທີ່ຮຸນແຮງ; ສາຍໄຟຄົງທີ່ແມ່ນມີຄວາມຫນ້າເຊື່ອຖືຫຼາຍໃນກໍລະນີເຫຼົ່ານີ້.

GCS/MNS ແມ່ນເຫມາະສົມເມື່ອ: ສາຍການຜະລິດຫຼັກປະສົບກັບການສູນເສຍໄຟໄຫມ້ຢ່າງຫຼວງຫຼາຍ, ວົງຈອນຈໍານວນຫລາຍທີ່ມີພື້ນທີ່ຈໍາກັດ, ຕ້ອງການການບໍາລຸງຮັກສາສາຍທີ່ມີຊີວິດຢ່າງໄວວາ, ແລະຈັດລໍາດັບຄວາມສໍາຄັນຂອງອັດຕະໂນມັດແລະຄວາມສະຫລາດສູງ.

ຖາມ: ຄວາມສູງສົ່ງຜົນກະທົບຕໍ່ການປັບແຕ່ງ switchgear ແນວໃດ?

A: ໃນລະດັບຄວາມສູງສູງກວ່າ 1000 ແມັດ, ອາກາດບາງໆຫຼຸດລົງການກະຈາຍຄວາມຮ້ອນແລະຄວາມອາດສາມາດຂອງ insulation.

ທ່ານ​ຕ້ອງ​ແຈ້ງ​ໃຫ້​ພວກ​ເຮົາ​ໃນ​ລະ​ຫວ່າງ​ການ​ປັບ​ແຕ່ງ​ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ຕ້ອງ​ການ​ຊ່ອງ​ຫວ່າງ​ອາ​ກາດ​ເພີ່ມ​ຂຶ້ນ​, insulators ຊັ້ນ​ສູງ​, ຫຼື derating ໃນ​ລະ​ຫວ່າງ​ການ​ເລືອກ​.

ຖາມ: ເປັນຫຍັງເຄື່ອງຊັກຜ້າຂອງ GCS ແຮງດັນຕໍ່າສາມາດຖອດອອກໄດ້ບາງຄັ້ງບາງຄັ້ງຍາກທີ່ຈະດຶງອອກຫຼືໃສ່?

A: ການບິດເບືອນທາງລົດໄຟຄູ່ມື: ນີ້ອາດຈະເປັນຍ້ອນພື້ນຖານທີ່ບໍ່ສະເຫມີກັນໃນລະຫວ່າງການຕິດຕັ້ງ, ເຊິ່ງກໍ່ໃຫ້ເກີດການບິດເບືອນຕູ້.

Interlocking: ກວດເບິ່ງວ່າ breaker ວົງຈອນແມ່ນຢ່າງເຕັມສ່ວນໃນຕໍາແຫນ່ງເປີດ. ເພື່ອຄວາມປອດໄພ, ກົນຈັກ interlock ຈະລັອກລິ້ນຊັກໃນເວລາທີ່ breaker ວົງຈອນແມ່ນມີສ່ວນຮ່ວມ.

ຄວາມລົ້ມເຫຼວຂອງການຫລໍ່ລື່ນ: ການຂາດການບໍາລຸງຮັກສາໃນໄລຍະເວລາດົນນານສາມາດເຮັດໃຫ້ກົນໄກການແຂງ. ຢ່າຍູ້ຫຼືດຶງລິ້ນຊັກຢ່າງແຮງ; ເອົາ​ສິ່ງ​ຂອງ​ຕ່າງ​ປະ​ເທດ​ອອກ​ແລະ​ນໍາ​ໃຊ້​ຈໍາ​ນວນ​ທີ່​ເຫມາະ​ສົມ​ຂອງ lubricant​.
