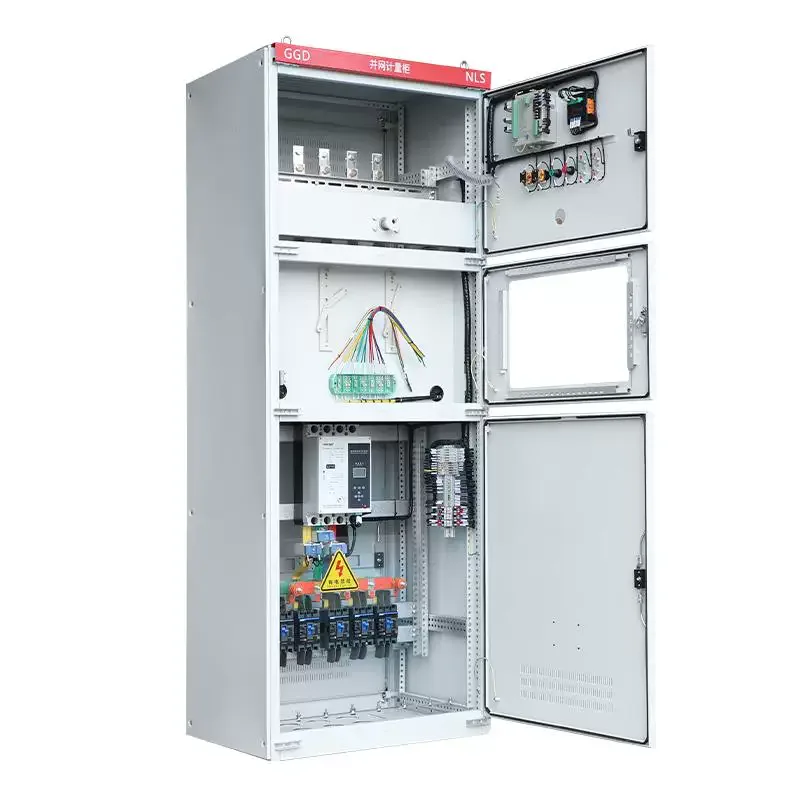

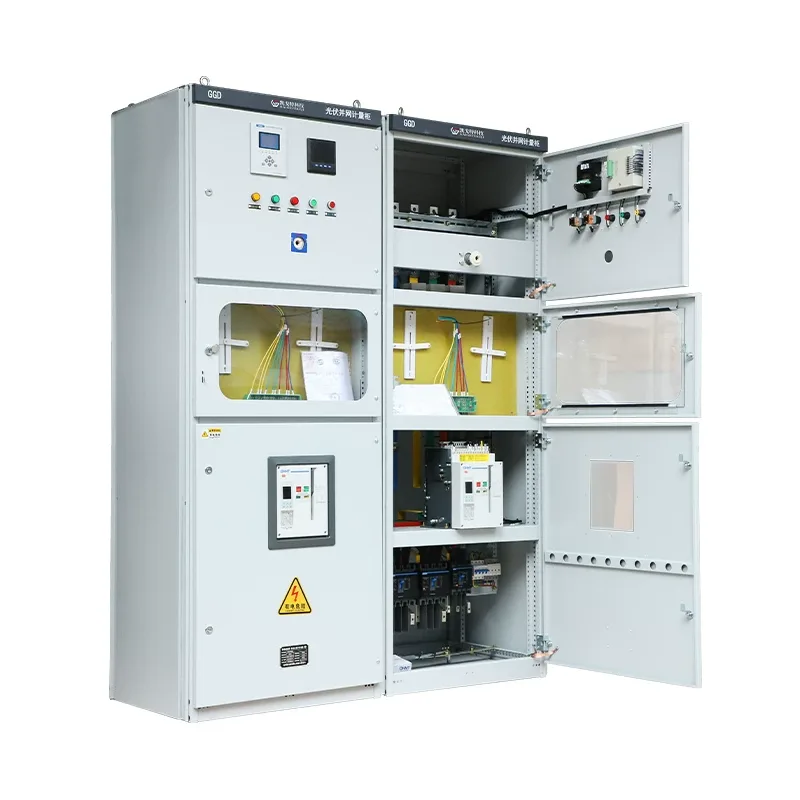

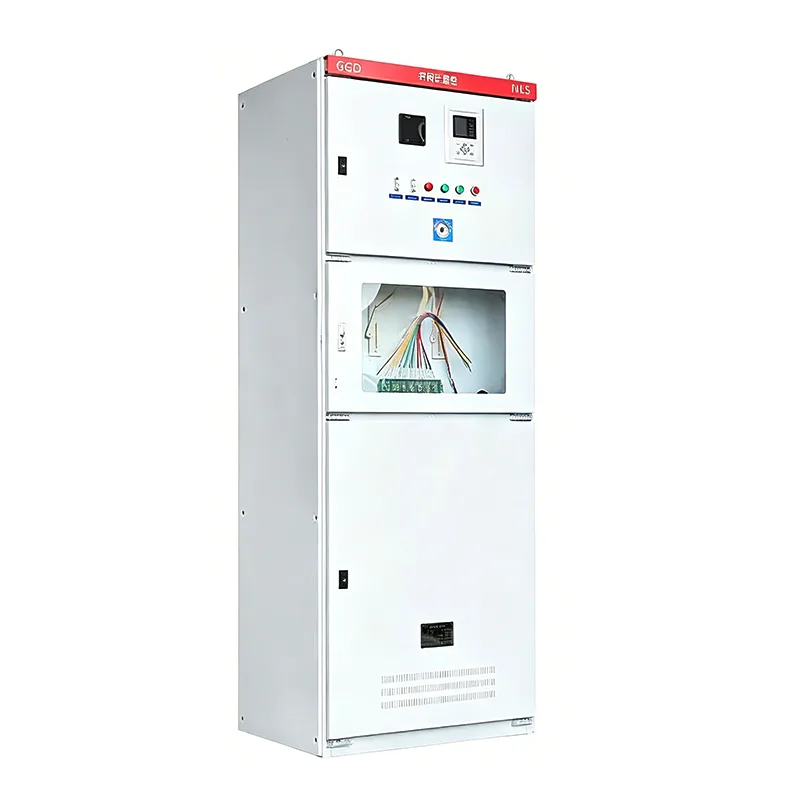

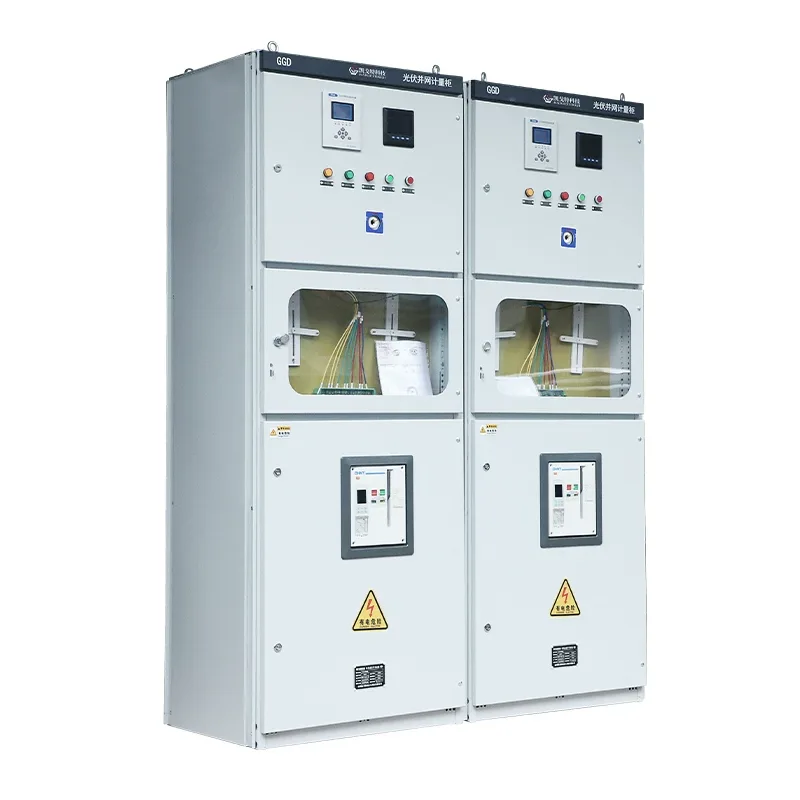

ຕູ້ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic

ຕູ້ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic ມີບົດບາດສໍາຄັນໃນການປົກປ້ອງ, ການວັດແທກ, ການໂດດດ່ຽວ, ຕ້ານການເກາະ, ແລະການແລກປ່ຽນຂໍ້ມູນ. ພວກເຂົາເຈົ້າໄດ້ຖືກອອກແບບແລະຜະລິດໂດຍຜູ້ຜະລິດມືອາຊີບ Shangming. ພວກເຮົາສະຫນອງການຮັບປະກັນແລະຈະສະຫນອງເອກະສານຄົບຖ້ວນສົມບູນແລະການຢັ້ງຢືນກັບຄໍາສັ່ງຂອງທ່ານ.

ໜ້າທີ່ຂອງຕູ້ທີ່ເຊື່ອມຕໍ່ດ້ວຍຕາຂ່າຍໄຟຟ້າ photovoltaic ແມ່ນຫຍັງ?

ການເກັບພະລັງງານ: ຕູ້ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ PV ເກັບກໍາຜົນຜະລິດພະລັງງານ AC ຈາກຫນຶ່ງຫຼືຫຼາຍ string inverters.

ການແຍກຄວາມປອດໄພ: ເມື່ອຕາຂ່າຍໄຟຟ້າຢູ່ພາຍໃຕ້ການບໍາລຸງຮັກສາຫຼືລະບົບ PV ເຮັດວຽກຜິດປົກກະຕິ, ມັນຈະຕັດການສະຫນອງພະລັງງານຜ່ານເຄື່ອງຕັດວົງຈອນຫຼືຕັດການເຊື່ອມຕໍ່, ຮັບປະກັນຄວາມປອດໄພຂອງບຸກຄະລາກອນແລະອຸປະກອນ.

ຫນ້າທີ່ປ້ອງກັນ: ຕູ້ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ PV ມີການປ້ອງກັນ overcurrent, overvoltage, undervoltage, ແລະຄວາມຜິດປົກກະຕິຂອງຄວາມຖີ່. ສິ່ງທີ່ ສຳ ຄັນທີ່ສຸດ, ມັນມີລັກສະນະປ້ອງກັນການເກາະ, ຕັດອັດຕະໂນມັດຈຸດເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າເມື່ອຕາຂ່າຍໄຟຟ້າຫຼັກບໍ່ສາມາດປ້ອງກັນການສົ່ງໄຟຟ້າຍ້ອນກັບແລະການຊ໊ອກໄຟຟ້າທີ່ອາດເກີດຂື້ນກັບພະນັກງານບໍາລຸງຮັກສາ.

ການວັດແທກແລະການຕິດຕາມ: ອຸປະກອນມີເຄື່ອງວັດແທກໄຟຟ້າໃນຕົວ, ໂດຍປົກກະຕິແມ່ນເຄື່ອງວັດແທກສອງທິດທາງ, ບັນທຶກທັງໄຟຟ້າທີ່ຜະລິດແລະບໍລິໂພກ.

ຄວາມແຕກຕ່າງລະຫວ່າງຕູ້ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ Photovoltaic ແລະຕູ້ລວມ Photovoltaic

ຂໍ້ຄວນລະວັງການຕິດຕັ້ງ

ເມື່ອຕິດຕັ້ງຕູ້ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic, ມັນຄວນຈະຖືກຕິດຕັ້ງໃຫ້ໃກ້ຊິດເທົ່າທີ່ເປັນໄປໄດ້ກັບຫມໍ້ແປງຫຼືຕູ້ກະຈາຍຕົ້ນຕໍ. ສາຍທີ່ສັ້ນກວ່າຈະເຮັດໃຫ້ແຮງດັນຫຼຸດລົງ. ຖ້າສາຍເຄເບີ້ນຍາວເກີນໄປ, ແຮງດັນທີ່ຈຸດເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າຈະສູງຂື້ນໃນລະຫວ່າງການຜະລິດໄຟຟ້າສູງສຸດ, ເຮັດໃຫ້ເກີດການປ້ອງກັນ overvoltage ຂອງ inverter ແລະເຮັດໃຫ້ເກີດການ tripping ເລື້ອຍໆ.

ສໍາລັບກ່ອງເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າກາງແຈ້ງ, ການຕິດຕັ້ງຢູ່ໃນແສງແດດໂດຍກົງແມ່ນຫ້າມຢ່າງເຂັ້ມງວດ. ອຸນຫະພູມສູງສາມາດເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນມີຄວາມຮ້ອນ, ນໍາໄປສູ່ການ tripping ທີ່ບໍ່ຖືກຕ້ອງ. ພວກເຮົາແນະນໍາໃຫ້ເລືອກສະຖານທີ່ຢູ່ເທິງກໍາແພງທາງເຫນືອຂອງອາຄານຫຼືຕິດຕັ້ງບ່ອນບັງແດດ.

ກະລຸນາກວດສອບວ່າພື້ນທີ່ໃຊ້ງານຢ່າງໜ້ອຍ 800mm-1000mm ຖືກປະໄວ້ຢູ່ທາງໜ້າຂອງຕູ້ ເພື່ອຮັບປະກັນວ່າຜູ້ປະຕິບັດການສາມາດປິດສະຫຼັບຕັດການເຊື່ອມຕໍ່ໄດ້ໄວໃນກໍລະນີສຸກເສີນ.

FAQ

ຖາມ: ເປັນຫຍັງເຄື່ອງຕັດວົງຈອນໃນຕູ້ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າບໍ່ຄາດຄິດໃນລະຫວ່າງການຜະລິດໄຟຟ້າສູງສຸດໃນຕອນທ່ຽງ?

A: ສາເຫດທີ່ຕ້ອງສືບສວນ:

ການ overvoltage ຕາຂ່າຍໄຟຟ້າ: ນີ້ແມ່ນສາເຫດທົ່ວໄປທີ່ສຸດ. ການຜະລິດພະລັງງານແສງຕາເວັນແມ່ນເຂັ້ມແຂງທີ່ສຸດໃນຕອນທ່ຽງ, ແລະຖ້າຫາກວ່າການບໍລິໂພກໄຟຟ້າອ້ອມຂ້າງຕ່ໍາ, ແຮງດັນທີ່ຈຸດເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າຈະເພີ່ມຂຶ້ນ. ເມື່ອແຮງດັນໄຟຟ້າເກີນຂອບເຂດປ້ອງກັນທີ່ກໍານົດໄວ້ໂດຍຕູ້ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ, ຕູ້ຈະເດີນທາງໂດຍອັດຕະໂນມັດ.

ການຫຼຸດອຸນຫະພູມ: ການລະບາຍຄວາມຮ້ອນບໍ່ດີໃນຕູ້ທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ. ການໄຫຼຂອງກະແສໄຟຟ້າສູງໃນຕອນທ່ຽງເຮັດໃຫ້ອຸນຫະພູມພາຍໃນຂອງຕູ້ສູງເກີນໄປ, ເຮັດໃຫ້ເກີດຄວາມຜິດປົກກະຕິຂອງການປ້ອງກັນຄວາມຮ້ອນຂອງເຄື່ອງຕັດວົງຈອນ.

ການຕັ້ງຄ່າທີ່ບໍ່ເຫມາະສົມ: ປະຈຸບັນການຕັ້ງຄ່າຂອງ breaker circuit ແມ່ນໃກ້ເກີນໄປກັບກະແສໄຟຟ້າສູງສຸດຂອງ inverter.

ວິທີແກ້ໄຂ: ກວດເບິ່ງບັນທຶກແຮງດັນ. ຖ້າແຮງດັນຕາຂ່າຍໄຟຟ້າສູງເກີນໄປ, ໃຫ້ຕິດຕໍ່ຫ້ອງການສະຫນອງພະລັງງານເພື່ອຫຼຸດທໍ່ຫມໍ້ແປງຫຼືປັບການຕັ້ງຄ່າການປ້ອງກັນ.

ຖາມ: ມີຜົນສະທ້ອນແນວໃດຖ້າເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າໃນຕູ້ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າມີຄວາມຜິດແລະບໍ່ໄດ້ປ່ຽນແທນ?

A: ມັນຈະບໍ່ສົ່ງຜົນກະທົບຕໍ່ການຜະລິດໄຟຟ້າໃນໄລຍະສັ້ນ, ແຕ່ມັນຈະສູນເສຍການປ້ອງກັນຟ້າຜ່າ. ໂຮງງານໄຟຟ້າພະລັງງານແສງຕາເວັນສ່ວນຫຼາຍແມ່ນຕັ້ງຢູ່ເທິງຫຼັງຄາທີ່ເປີດ, ບ່ອນທີ່ມີຟ້າຜ່າເປັນເລື້ອຍໆທີ່ສຸດ. ໃນ​ກໍ​ລະ​ນີ​ທີ່​ເກີດ​ຟ້າ​ຜ່າ​, ແຮງ​ດັນ​ສູງ​ສາ​ມາດ​ເຈາະ​ໂດຍ​ກົງ​ຕູ້​ເຊື່ອມ​ຕໍ່​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ແລະ​ເຂົ້າ inverter ໄດ້​, ເຮັດ​ໃຫ້​ອົງ​ປະ​ກອບ​ທີ່​ມີ​ມູນ​ຄ່າ​ຫຼາຍ​ຮ້ອຍ​ພັນ​ຢວນ​ໄຟ​ໄຫມ້​.

ພວກເຮົາແນະນໍາວ່າຖ້າປ່ອງຢ້ຽມສະຖານະ SPD ປ່ຽນເປັນສີແດງ, ມັນຕ້ອງໄດ້ຮັບການປ່ຽນແທນທັນທີ.

ຖາມ: ຕູ້ກະຈາຍແຮງດັນຕໍ່າແບບປົກກະຕິສາມາດໃຊ້ແທນຕູ້ໄຟຟ້າທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າໄດ້ບໍ?

A: ບໍ່, ມັນບໍ່ສາມາດທົດແທນໄດ້ໂດຍກົງ. ຕູ້ກະຈາຍປົກກະຕິຂາດການວັດແທກສອງທິດທາງ, ເຫດຜົນປ້ອງກັນການເກາະ, ແລະການເຮັດວຽກຂອງ undervoltage tripping.

ຫ້ອງການສະຫນອງພະລັງງານຈະສຸມໃສ່ການກວດກາອົງປະກອບສະເພາະ photovoltaic ເຫຼົ່ານີ້ໃນລະຫວ່າງການທົດສອບການຍອມຮັບ. ຖ້າການທົດແທນທີ່ຖືກບັງຄັບ, ໂຄງການຈະລົ້ມເຫລວໃນການຍອມຮັບ.
