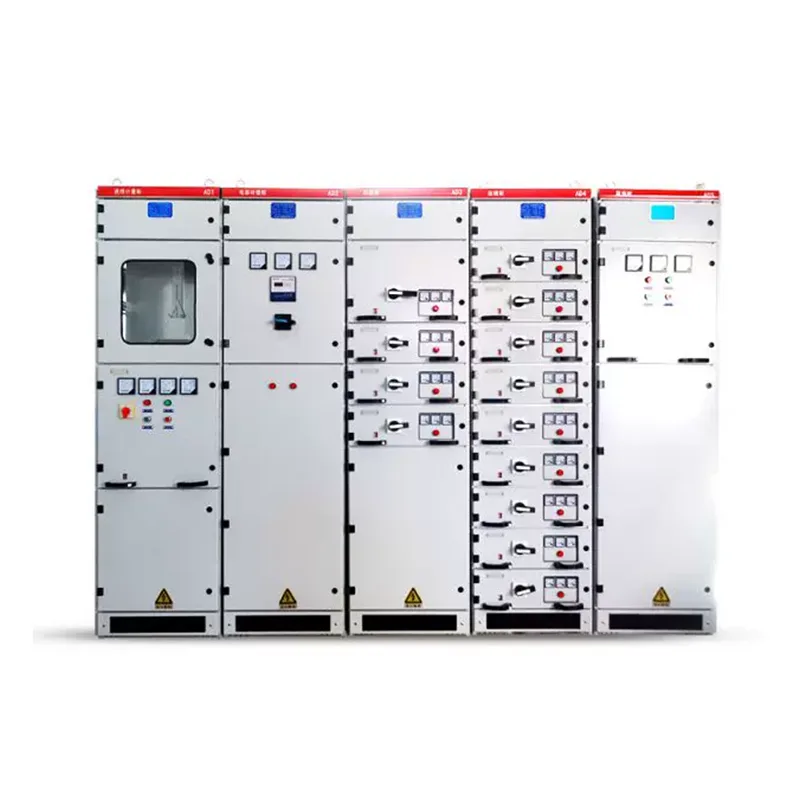

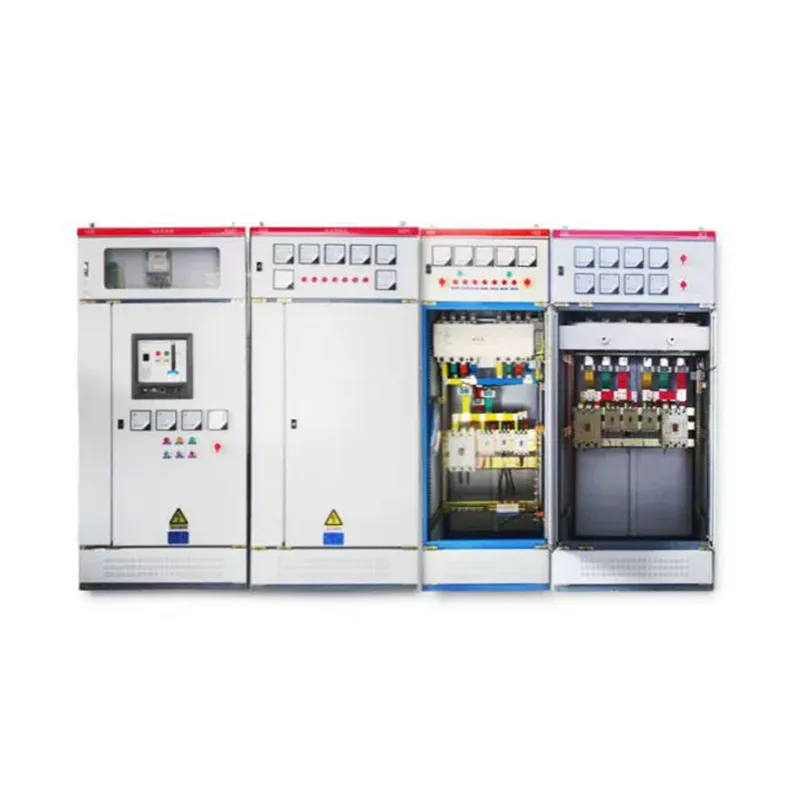

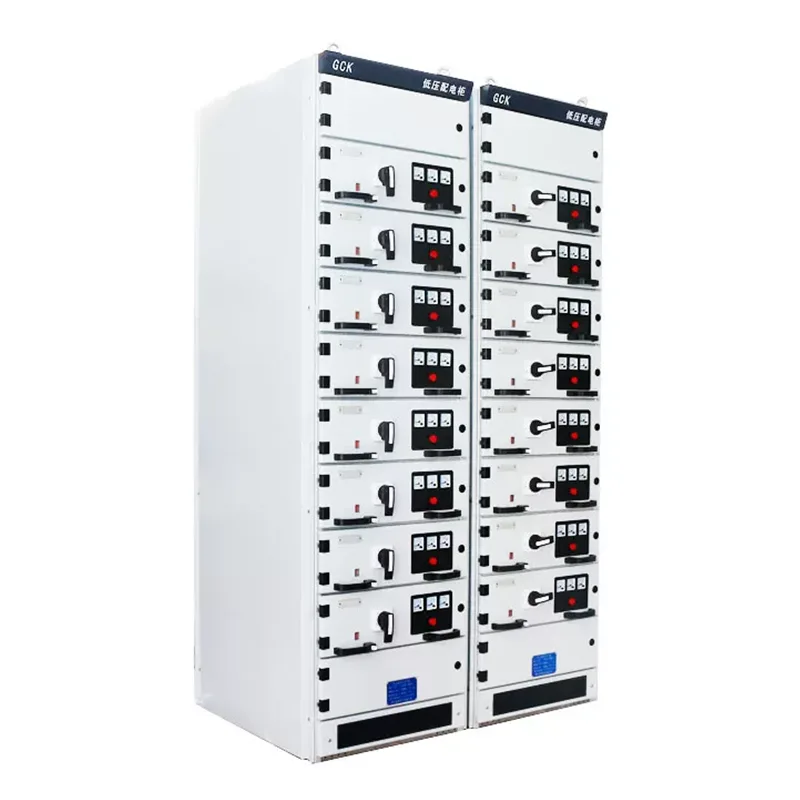

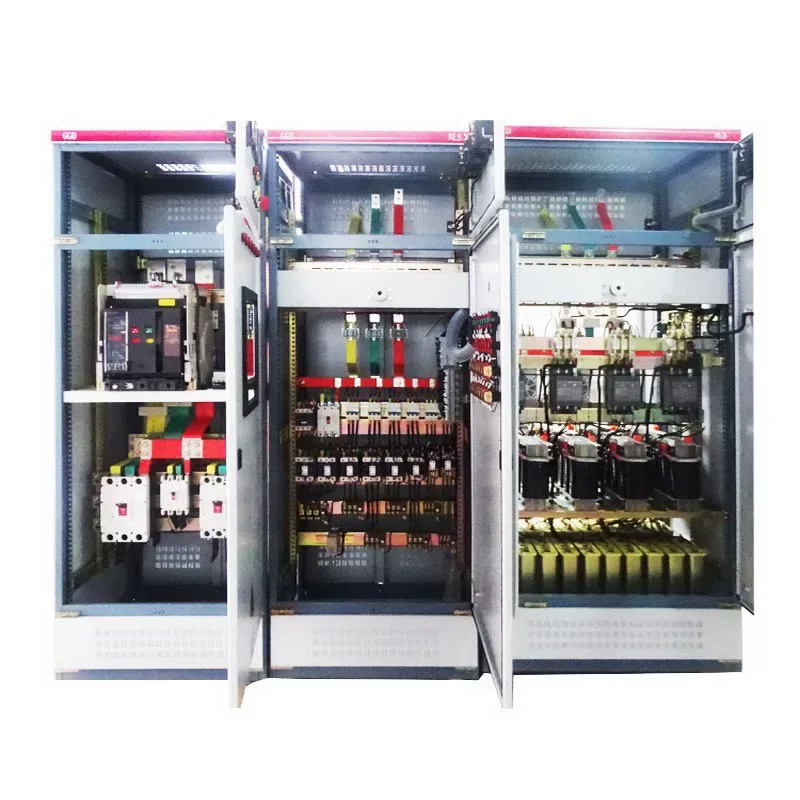

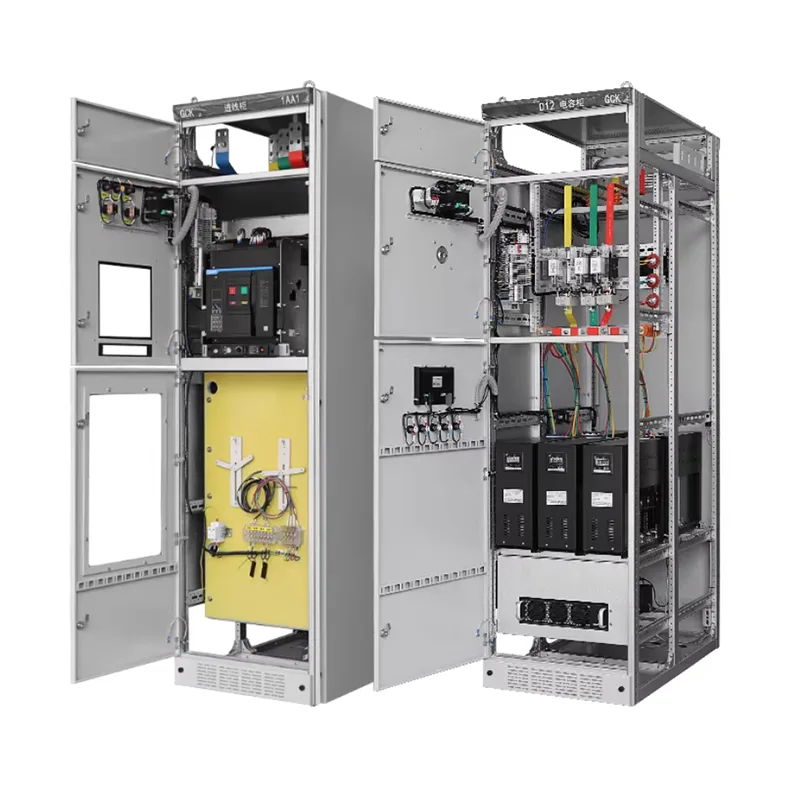

MNS Switchgear ທີ່ສາມາດຖອນໄດ້ແຮງດັນຕໍ່າ

ຊອກຫາຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້ຂອງ MNS Low Voltage Withdrawable Switchgear? Shangming ຈາກປະເທດຈີນເປັນທາງເລືອກທີ່ຫນ້າເຊື່ອຖື. switchgear ນີ້​ມີ​ລັກ​ສະ​ນະ​ເຂດ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ​, ການ​ປັບ​ປຸງ​ປະ​ສິດ​ທິ​ພາບ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ລະ​ບົບ​ແລະ​ການ​ສືບ​ຕໍ່​ການ​ດໍາ​ເນີນ​ງານ​. ມັນໄດ້ຖືກສົ່ງອອກໄປຫຼາຍກວ່າ 50 ປະເທດແລະພາກພື້ນທົ່ວໂລກ.

MNS Switchgear ທີ່ສາມາດຖອນໄດ້ແຮງດັນຕໍ່າແມ່ນຫຍັງ?

ໃນເບື້ອງຕົ້ນໄດ້ຖືກພັດທະນາໂດຍ ABB ຂອງສະວິດເຊີແລນແລະໄດ້ຮັບໃບອະນຸຍາດສໍາລັບການຜະລິດທົ່ວໂລກ, MNS switchgear ຖອນໄດ້ແຮງດັນຕ່ໍາແມ່ນລະບົບການແຜ່ກະຈາຍພະລັງງານທີ່ກ້າວຫນ້າ. ໂຮງງານ Shangming ມີເຕັກໂນໂລຊີການປຸງແຕ່ງແກ່ສໍາລັບຜະລິດຕະພັນນີ້ແລະສະຫນັບສະຫນູນການປັບແຕ່ງ.

ບໍ່ເຫມືອນກັບ GGD ຄົງທີ່ switchgear, ແຕ່ລະວົງຈອນຂອງ MNS ໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນໂມດູນ drawer ດຶງອອກເອກະລາດ. ຖ້າວົງຈອນລົ້ມເຫລວ, ຜູ້ປະຕິບັດການໂດຍກົງສາມາດດຶງລິ້ນຊັກອອກເພື່ອສ້ອມແປງຫຼືປ່ຽນແທນ, ໃນຂະນະທີ່ວົງຈອນອື່ນໆໃນຕູ້ຍັງເຮັດວຽກເປັນປົກກະຕິ, ດັ່ງນັ້ນຈຶ່ງບັນລຸການສະຫນອງພະລັງງານທີ່ບໍ່ຕິດຂັດໃນລະຫວ່າງການບໍາລຸງຮັກສາ. Drawers ຂອງ​ສະ​ເພາະ​ດຽວ​ກັນ​ແມ່ນ​ສາ​ມາດ​ປ່ຽນ​ກັນ​ໄດ້​, ຫຍໍ້​ເວ​ລາ​ການ​ຟື້ນ​ຟູ​ຄວາມ​ຜິດ​ພາດ​.

ລັກສະນະໂຄງສ້າງ

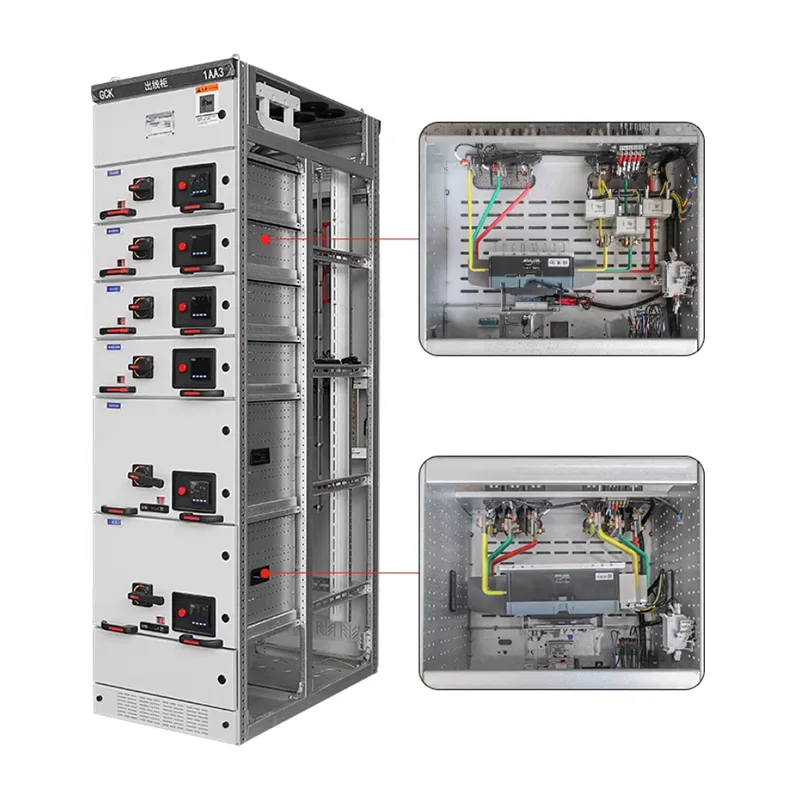

ກອບຂອງ MNS Low Voltage Withdrawable Switchgear ແມ່ນປະກອບໂດຍໃຊ້ໂປໄຟຮູບ C ທີ່ມີຮູໂມດູນ 25 ມມ, ເຮັດໃຫ້ໂຄງສ້າງທີ່ມີນ້ໍາຫນັກເບົາທີ່ມີຄວາມເຂັ້ມແຂງກົນຈັກສູງແລະການຕໍ່ຕ້ານການຊ໊ອກ.

ພາຍໃນຕູ້ໄດ້ຖືກແບ່ງອອກເປັນສາມເຂດເອກະລາດຢ່າງເຂັ້ມງວດເພື່ອປ້ອງກັນການແຜ່ກະຈາຍຄວາມຜິດ:

Functional Unit Compartment: ປະກອບດ້ວຍໂມດູນລິ້ນຊັກ.

Busbar Compartment: ຕັ້ງຢູ່ທາງຫລັງຫຼືດ້ານເທິງຂອງຕູ້, ທີ່ຢູ່ອາໃສຕົ້ນຕໍແລະ busbars ແຈກຢາຍ.

Cable Compartment: ຕັ້ງຢູ່ໃນຂ້າງຂອງຕູ້, ສໍາລັບການເຊື່ອມຕໍ່ສາຍພາຍນອກ.

MNS ຍັງໃຊ້ແຜງທີ່ມີປະໂຫຍດຫຼາຍອັນທີ່ເຮັດດ້ວຍພລາສຕິກຕ້ານໄຟທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ແຍກແຖບ busbars ອອກຕາມແນວນອນ ແລະແນວຕັ້ງຢ່າງມີປະສິດທິພາບ ແລະ ປ້ອງກັນການຕິດກັນລະຫວ່າງຊ່ອງຕ່າງໆ.

ຕົວກໍານົດການດ້ານວິຊາການ

ການອອກແບບຄວາມປອດໄພ

ໃນລະຫວ່າງການນໍາໃຊ້, switchgear ຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາທີ່ສົມບູນແບບຂອງຄວາມປອດໄພສ່ວນບຸກຄົນແລະການປົກປ້ອງອຸປະກອນ. ຜະລິດຕະພັນຂອງ Shangming ຜ່ານການກວດກາຄຸນນະພາບເຈັດຂັ້ນຕອນກ່ອນທີ່ຈະອອກຈາກໂຮງງານເພື່ອຮັບປະກັນການອອກແບບຄວາມປອດໄພທີ່ສໍາຄັນທັງຫມົດ, ຕອບສະຫນອງມາດຕະຖານສາກົນແລະພາຍໃນປະເທດເຊັ່ນ IEC 61439-1 / GB 7251.1, ແລະສະຫນອງເອກະສານຢັ້ງຢືນແລະບົດລາຍງານການທົດສອບທີ່ສົມບູນ.

ການແຍກຕົວທີ່ສົມບູນ: MNS Low Voltage Withdrawable Switchgear ໃຊ້ແຜ່ນໂລຫະເພື່ອແຍກສ່ວນທີ່ມີປະໂຫຍດທັງໝົດ, ຊ່ອງໃສ່ busbar, ແລະຊ່ອງສາຍ. ພະ​ລັງ​ງານ​ຄວາມ​ຜິດ​ຖືກ​ຈໍາ​ກັດ​ຢູ່​ໃນ​ຊ່ອງ​ນີ້​, ບໍ່​ມີ​ຜົນ​ກະ​ທົບ​ຕໍ່​ວົງ​ຈອນ​ຕິດ​ກັນ​ແລະ​ປ້ອງ​ກັນ​ການ​ແຜ່​ກະ​ຈາຍ​ຂອງ​ຄວາມ​ຜິດ​ພາດ​.

Five-fold Interlock: ປ້ອງກັນການຊ໊ອກໄຟຟ້າຫຼືຄວາມເສຍຫາຍອຸປະກອນທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.

ລີ້ນຊັກສາມາດດຶງອອກຈາກຕໍາແຫນ່ງທີ່ເຊື່ອມຕໍ່ໄດ້ພຽງແຕ່ເມື່ອ breaker ວົງຈອນເປີດ; rod interlocking ກົນຈັກ locks ກົນໄກການຊຸກຍູ້. →ປ້ອງກັນການເປີດແລະປິດວົງຈອນຕົ້ນຕໍພາຍໃຕ້ການໂຫຼດ.

ປະຕູຫ້ອງຂອງຫນ່ວຍງານທີ່ເປັນປະໂຫຍດແລະຕໍາແຫນ່ງລິ້ນຊັກແມ່ນ interlocked; ປະຕູບໍ່ສາມາດເປີດໄດ້ຖ້າຫາກວ່າລິ້ນຊັກບໍ່ໄດ້ຖືກດຶງອອກຢ່າງເຕັມສ່ວນ; busbar/cable compartment ຕ້ອງການເຄື່ອງມືພິເສດເພື່ອເປີດ. → ປ້ອງ​ກັນ​ການ​ເຂົ້າ​ໄປ​ໃນ​ຊ່ອງ​ທີ່​ມີ​ພະ​ລັງ​ງານ​ໂດຍ​ບັງ​ເອີນ​

ສະຫຼັບດິນແລະສະຫຼັບຕົ້ນຕໍແມ່ນ interlocked ກົນຈັກ; ສະວິດສາຍດິນບໍ່ສາມາດປິດໄດ້ເມື່ອວົງຈອນຕົ້ນຕໍມີພະລັງ. → ປ້ອງກັນການເຊື່ອມຕໍ່ສາຍດິນໃນຂະນະທີ່ມີພະລັງ

ເມື່ອສະວິດດິນຖືກປິດ, ສະວິດຫຼັກບໍ່ສາມາດກ້າວໄປສູ່ຕຳແໜ່ງເຊື່ອມຕໍ່ໄດ້. → ປ້ອງກັນການມີພະລັງດ້ວຍສາຍດິນທີ່ເຊື່ອມຕໍ່.

ການຕິດກັນກະແຈທາງເລືອກ ຫຼື ການຕິດກັນຕາມເຫດຜົນທາງອີເລັກໂທຣນິກ ຮັບປະກັນລໍາດັບການເຮັດວຽກທີ່ຖືກຕ້ອງ. → ປ້ອງກັນການເປີດ ແລະ ປິດເຄື່ອງຕັດວົງຈອນໂດຍບັງເອີນ.

ການບັນເທົາຄວາມດັນຄວາມຜິດ: ຕູ້ MNS ຖືກອອກແບບດ້ວຍຊ່ອງທາງການບັນເທົາຄວາມກົດດັນທີ່ອຸທິດຕົນ. ໃນກໍລະນີທີ່ເກີດອຸບັດເຫດພາຍໃນວົງຈອນສັ້ນ, ອາຍແກັສທີ່ມີຄວາມຮ້ອນສູງ, ຄວາມກົດດັນສູງຖືກປ່ອຍອອກມາຈາກຂ້າງເທິງ, ປົກປ້ອງຜູ້ປະຕິບັດການຢູ່ທາງຫນ້າ, ແລະຕອບສະຫນອງຄວາມຕ້ອງການການທົດສອບຄວາມຜິດຂອງ IEC 61641 arc.

ອຸດສາຫະກໍາໃດທີ່ພວກເຮົາແນະນໍາໃຫ້ MNS ແຮງດັນຕ່ໍາ Switchgear ຖອນໄດ້ສໍາລັບ?

1. ອຸດສາຫະກໍາປິໂຕເຄມີ

ອຸດສາຫະກໍາປິໂຕເຄມີຮຽກຮ້ອງໃຫ້ມີການຜະລິດຢ່າງຕໍ່ເນື່ອງແລະບໍ່ສາມາດທົນທານຕໍ່ໄຟໄຫມ້ເປັນເວລາດົນນານ. ເງື່ອນໄຂການເຮັດວຽກກ່ຽວຂ້ອງກັບວົງຈອນມໍເຕີຈໍານວນຫລາຍ, ຄວາມສາມາດໃນການໂຫຼດຂະຫນາດໃຫຍ່, ແລະການເລີ່ມຕົ້ນເລື້ອຍໆ. switchgear ຄົງທີ່ມີຄວາມສ່ຽງເກີນໄປແລະ incurs ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາ enormous.

ຫນ່ວຍບໍລິການປະເພດລິ້ນຊັກຂອງ MNS ອະນຸຍາດໃຫ້ມີການບໍາລຸງຮັກສາທີ່ມີຊີວິດຊີວາໃນສະພາບແວດລ້ອມທີ່ປອດໄພ, ສະຫນອງການແຍກວົງຈອນທີ່ຊັດເຈນ, ຫຼຸດຜ່ອນຜົນກະທົບຂອງອຸປະຕິເຫດ, ແລະອໍານວຍຄວາມສະດວກໃນການຂະຫຍາຍຕົວແລະການຍົກລະດັບ.

2. ການຜະລິດຂະໜາດໃຫຍ່

ອຸດສາຫະກໍາການຜະລິດຂະຫນາດໃຫຍ່ເຊັ່ນ: ເຫຼັກກ້າ, ຊີມັງ, ແລະໂຮງງານຜະລິດລົດໃຫຍ່ດໍາເນີນການຢ່າງຕໍ່ເນື່ອງດ້ວຍການໂຫຼດມໍເຕີຫນາແຫນ້ນແລະລະບົບໄຟຟ້າຂະຫນາດໃຫຍ່.

MNS ສະຫນັບສະຫນູນໂຄງການ MCC, ມາດຕະຖານຂອງວົງຈອນ, ແລະອະນຸຍາດໃຫ້ມີການບໍາລຸງຮັກສາຢ່າງໄວວາແລະການທົດແທນ. ໜ່ວຍບໍລິການສາມາດເພີ່ມໄດ້ເທື່ອລະກ້າວ ເມື່ອສາຍການຜະລິດຂະຫຍາຍອອກ. ຖ້າທ່ານວາງແຜນທີ່ຈະຂະຫຍາຍການຜະລິດໃນອະນາຄົດແລະຕ້ອງການການນໍາໃຊ້ໃນໄລຍະຍາວ, MNS switchgear ແມ່ນເຫມາະສົມກວ່າ.

3. ສູນຂໍ້ມູນ ແລະ ສູນການຄ້າຂະໜາດໃຫຍ່

ຄໍາຮ້ອງສະຫມັກເຫຼົ່ານີ້ມີຄວາມຕ້ອງການສູງທີ່ສຸດສໍາລັບການຕໍ່ເນື່ອງຂອງພະລັງງານ, ມີການແຜ່ກະຈາຍການໂຫຼດຫນາແຫນ້ນແລະສະລັບສັບຊ້ອນ, ຈໍາເປັນຕ້ອງມີການກວດສອບອັດສະລິຍະແລະການຄຸ້ມຄອງ zoned. ໄຟຟ້າດັບສາມາດເຮັດໃຫ້ເກີດການສູນເສຍທາງດ້ານເສດຖະກິດຢ່າງຫຼວງຫຼາຍ.

MNS ສະຫນອງການແບ່ງເຂດທີ່ຊັດເຈນ, ໂຄງສ້າງການສະຫນອງພະລັງງານທີ່ປອດໄພກວ່າ, ແລະຄວາມສາມາດໃນການປະສົມປະສານຂອງໂມດູນການຕິດຕາມອັດສະລິຍະ, ຮັບປະກັນການບໍາລຸງຮັກສາບໍ່ມີຜົນກະທົບຕໍ່ລະບົບລວມ.

4. ໂຄງສ້າງພື້ນຖານຂອງເທດສະບານ

ລວມທັງລົດໄຟໃຕ້ດິນ, ສະໜາມບິນ, ໂຮງໝໍ, ໂຮງງານບຳບັດນ້ຳເສຍ, ແລະອື່ນໆ.

ສະຖຽນລະພາບການສະຫນອງພະລັງງານແມ່ນເສັ້ນຊີວິດສໍາລັບພື້ນຖານໂຄງລ່າງ, ຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມ zoned ແລະການຟື້ນຟູຢ່າງໄວວາຫຼັງຈາກການບໍາລຸງຮັກສາ. MNS ອະ​ນຸ​ຍາດ​ໃຫ້​ສໍາ​ລັບ​ການ​ທົດ​ແທນ​ຫນ່ວຍ​ບໍ​ລິ​ການ​ທີ່​ມີ​ປະ​ສິດ​ທິ​ພາບ​ເຖິງ​ແມ່ນ​ວ່າ​ມີ​ໄຟ​ຕັດ​ເລັກ​ນ້ອຍ​.

5. ອຸດສາຫະກຳພະລັງງານ ແລະ ພະລັງງານ

ລະບົບອຸປະກອນຊ່ວຍຂອງໂຮງງານໄຟຟ້າ, ລະບົບກະຈາຍພະລັງງານລົມ ແລະແສງຕາເວັນ, ແລະດ້ານແຮງດັນຕໍ່າຂອງສະຖານີຍ່ອຍ. ສະຖານະການເຫຼົ່ານີ້ມີຄວາມຕ້ອງການສູງສໍາລັບລະດັບຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖືຂອງລະບົບ. ໂຄງປະກອບການແບ່ງສ່ວນຂອງ MNS ແລະຫົວຫນ່ວຍປະເພດລິ້ນຊັກໄດ້ດີກວ່າມາດຕະຖານການອອກແບບ.
