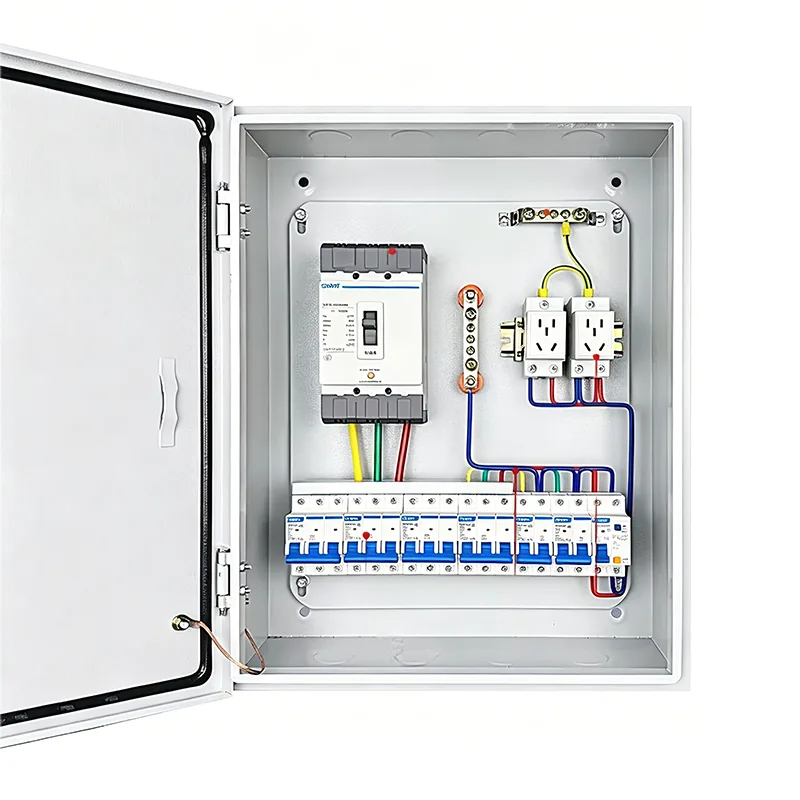

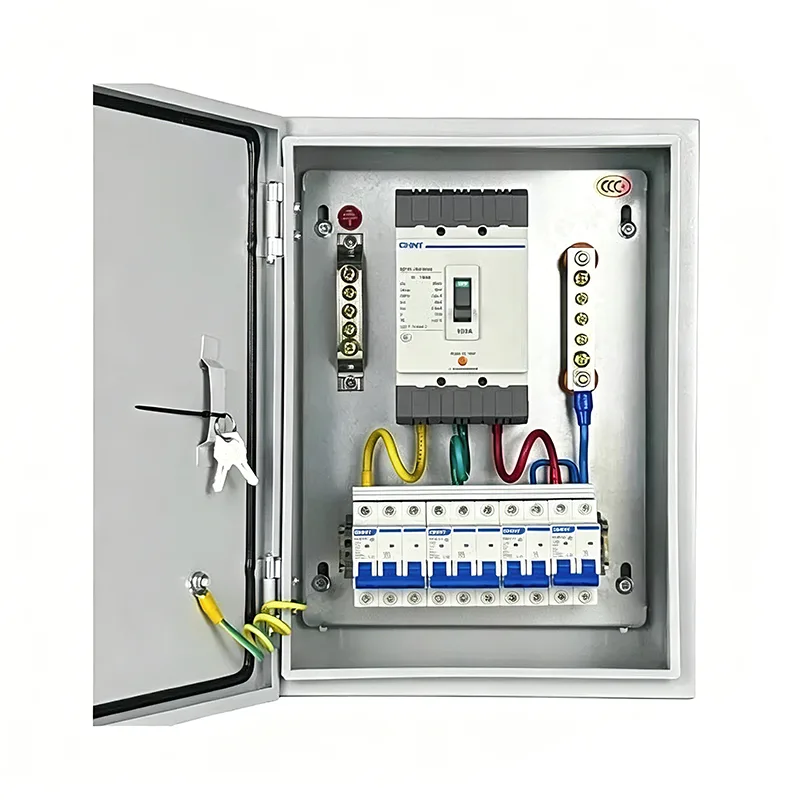

ກ່ອງແຈກຈ່າຍໄຟຄົບຊຸດຂະໜາດນ້ອຍ

ກ່ອງແຈກຈ່າຍໄຟຟ້າຂະໜາດນ້ອຍຄົບຊຸດປະສົມປະສານອົງປະກອບໄຟຟ້າຕ່າງໆຕາມລະບົບວົງຈອນສະເພາະ, ຕິດຕັ້ງພາຍໃນຕູ້ໂລຫະຂະໜາດນ້ອຍ. ເຖິງແມ່ນວ່າຂະຫນາດນ້ອຍ, ມັນເປັນຫນ່ວຍງານລະບົບພະລັງງານທີ່ສົມບູນ. Shangming ເປັນຜູ້ສະຫນອງຜະລິດຕະພັນນີ້, ແລະພວກເຮົາຍັງສະຫນອງປະເພດອື່ນໆຂອງຕູ້ຈໍາຫນ່າຍແລະກ່ອງ.

ອົງປະກອບຂອງຜະລິດຕະພັນ

ກ່ອງກະຈາຍພະລັງງານຂະໜາດນ້ອຍຂອງ Shangming ມີການອອກແບບທີ່ກ້າວໜ້າ ແລະຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້. ອົງປະກອບທີ່ສະຫລາດ, ຊຸດນີ້ບໍ່ແມ່ນພຽງແຕ່ການເກັບກໍາຂອງກ່ອງແຈກຢາຍຫຼາຍ, ແຕ່ແທນທີ່ຈະເປັນການເກັບກໍາຫນ່ວຍ modular ທີ່ຖືກຕັ້ງຄ່າທາງວິທະຍາສາດໂດຍອີງໃສ່ເຫດຜົນຂອງລະບົບໄຟຟ້າ, ການແບ່ງຫນ້າທີ່, ແລະການປະສານງານການຕິດຕັ້ງ.

1. ລະບົບສະຫນັບສະຫນູນກ່ອງ

ສ່ວນນີ້ແມ່ນຮັບຜິດຊອບສໍາລັບການປົກປ້ອງທາງດ້ານຮ່າງກາຍຂອງກ່ອງ.

Shell: ປົກກະຕິແລ້ວເຮັດດ້ວຍແຜ່ນເຫຼັກມ້ວນເຢັນຫຼືສະແຕນເລດ.

Mounting Rails: ລາງລົດໄຟມາດຕະຖານໂລຫະຈັດລຽງຕາມແນວນອນພາຍໃນກ່ອງສໍາລັບການຕິດຕົວໄວຂອງ breakers ວົງຈອນແລະອົງປະກອບອື່ນໆ.

ກະດານ: ປະກອບດ້ວຍປະຕູ; ມີປະຕູປ່ອງຢ້ຽມທີ່ສາມາດປັບແຕ່ງໄດ້, ເປີດເຜີຍໃຫ້ເຫັນພຽງແຕ່ຕົວຈັບການໃຊ້ງານຂອງເບກເກີເພື່ອປ້ອງກັນການຕິດຕໍ່ໂດຍບັງເອີນກັບພາກສ່ວນທີ່ມີຊີວິດ.

2. ລະບົບການແຈກຢາຍຂັ້ນຕົ້ນ

ລະບົບການແຜ່ກະຈາຍຕົ້ນຕໍຈັດການການແຜ່ກະຈາຍພະລັງງານ, ການສະຫນອງການຄວບຄຸມແລະການປົກປ້ອງ.

Main Circuit Breaker: ສະວິດຄວບຄຸມຕົ້ນຕໍສໍາລັບກ່ອງທັງຫມົດ, ໃຊ້ສໍາລັບການປິດໄຟຟ້າສຸກເສີນຫຼືການບໍາລຸງຮັກສາ.

Miniature Circuit Breaker: ສະຫນອງການປ້ອງກັນ overload ແລະ short-circuit ສໍາລັບແຕ່ລະວົງຈອນສາຂາ.

ອຸ​ປະ​ກອນ​ປັດ​ຈຸ​ບັນ​ທີ່​ເຫຼືອ (RCD​)​: ຕິດ​ຕາມ​ກວດ​ກາ​ການ​ຮົ່ວ​ໄຫຼ​ໃນ​ປັດ​ຈຸ​ບັນ​ແລະ​ການ​ຕັດ​ໄຟ​ທັນ​ທີ​ທັນ​ໃດ​ໃນ​ກໍ​ລະ​ນີ​ທີ່​ມີ​ຄວາມ​ສ່ຽງ​ໄຟ​ຊ​້​ໍາ​.

ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ: ດູດແຮງດັນສູງທັນທີທີ່ເກີດຈາກຟ້າຜ່າ ຫຼືການເໜັງຕີງຂອງຕາຂ່າຍໄຟຟ້າ, ປົກປ້ອງເຄື່ອງໃຊ້ໄຟຟ້າທີ່ມີຄວາມແມ່ນຍຳຂອງກະແສໄຟຟ້າ.

3. ລະບົບການຊ່ວຍ ແລະຕິດຕາມ

ໄຟຕົວຊີ້ວັດ: ສີແດງສໍາລັບການດໍາເນີນງານ, ສີຂຽວສໍາລັບການຢຸດ, ສີເຫຼືອງສໍາລັບຄວາມຜິດ, ສະແດງສະຖານະພະລັງງານໃນປະຈຸບັນ.

ເຄື່ອງມືວັດແທກ: ເຄື່ອງວັດແທກພະລັງງານທີ່ຕິດຢູ່ທາງລົດໄຟ DIN ຂະໜາດນ້ອຍສຳລັບກວດສອບແຮງດັນ, ກະແສໄຟຟ້າ ຫຼືການໃຊ້ພະລັງງານ.

Terminal block: ສໍາລັບການເຊື່ອມຕໍ່ neat ຂອງສາຍໂຫຼດພາຍນອກ, ອໍານວຍຄວາມສະດວກໃນການບໍາລຸງຮັກສາໃນອະນາຄົດ.

4. ການເຊື່ອມຕໍ່ໄຟຟ້າ ແລະອຸປະກອນເສີມ

Busbar: busbars ທອງແດງເປັນຮູບ comb ຫຼື fork-shaped, ທົດແທນ jumpers messy, ເຮັດໃຫ້ການເຊື່ອມຕໍ່ລະຫວ່າງ breakers ວົງຈອນມີຄວາມຫນາແຫນ້ນແລະຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນ.

busbar ພື້ນດິນແລະເປັນກາງ: ໃຊ້ແຖບທອງແດງທີ່ອຸທິດຕົນເພື່ອເຊື່ອມຕໍ່ສາຍກາງແລະສາຍດິນຂອງວົງຈອນທັງຫມົດ.

ສາຍສາຍໄຟພາຍໃນ: ສາຍໄຟທີ່ທົນທານຕໍ່ຄວາມຮຽກຮ້ອງຕ້ອງການຂອງການຈັດອັນດັບໃນປະຈຸບັນ, ຖືກສົ່ງຜ່ານຖາດສາຍໄຟທີ່ມີເຄື່ອງໝາຍເລກສາຍທີ່ຊັດເຈນ.

ວິທີການເລືອກກ່ອງການແຈກຢາຍທີ່ສົມບູນທີ່ເຫມາະສົມ?

ກ່ອນທີ່ຈະເລີ່ມໂຄງການ, ມັນເປັນສິ່ງ ສຳ ຄັນທີ່ຈະລະບຸການຕັ້ງຄ່າກ່ອງແຈກຢາຍທີ່ສົມບູນຢ່າງຖືກຕ້ອງ. ການເລືອກທີ່ບໍ່ເຫມາະສົມສາມາດນໍາໄປສູ່ການຊ້ໍາຊ້ອນທີ່ເປັນປະໂຫຍດ, ຄ່າໃຊ້ຈ່າຍທີ່ເສຍໄປ, ຄວາມຫຍຸ້ງຍາກໃນການຕິດຕັ້ງ, ຫຼືການຂະຫຍາຍຕົວທີ່ຈໍາກັດໃນອະນາຄົດ.

ຂັ້ນຕອນທີ 1: ກໍານົດສະຖານະການຄໍາຮ້ອງສະຫມັກແລະລັກສະນະການໂຫຼດ

ກະລຸນາຢືນຢັນຄໍາຖາມຕໍ່ໄປນີ້:

1. ມັນຈະຖືກນໍາໃຊ້ຢູ່ໃສ?

ກອງປະຊຸມການອົບແຫ້ງພາຍໃນເຮືອນ → IP40 ແມ່ນພຽງພໍ

ກາງແຈ້ງ / ຫ້ອງສູບ / ແຄມທະເລ → ຕ້ອງການ IP54 / IP65, ວັດສະດຸສະແຕນເລດ

2. ອຸປະກອນໃດທີ່ມັນຈະພະລັງງານ?

ແສງສະຫວ່າງ / ເຕົ້າຮັບ: ໄລຍະດຽວ, ປະຈຸບັນຕ່ໍາ (≤32A)

ມໍເຕີ / ເຄື່ອງເຊື່ອມ: ສາມເຟດ, ກະແສໄຟຟ້າສູງ (≥32A), ຕ້ອງການ relays ຄວາມຮ້ອນ / ປົນເປື້ອນ.

ອຸປະກອນອັດສະລິຍະ: ຕ້ອງການ 24V DC, ການໂຕ້ຕອບການສື່ສານ

3. ການຄວບຄຸມອັດຕະໂນມັດແມ່ນຈໍາເປັນບໍ?

ເລີ່ມ/ຢຸດດ້ວຍມື → ກ່ອງພະລັງງານພື້ນຖານ

Logic/Remote Monitoring ອັດຕະໂນມັດ → ຕ້ອງການ PLC/HMI Box

ຂັ້ນຕອນທີ 2: ການຄິດໄລ່ຕົວກໍານົດການໄຟຟ້າແລະກໍານົດຄວາມອາດສາມາດ

1. ການຄາດຄະເນການໂຫຼດທັງໝົດ

ລາຍ​ຊື່​ພະ​ລັງ​ງານ (kW​) ແລະ​ແຮງ​ດັນ​ປະ​ຕິ​ບັດ​ຂອງ​ອຸ​ປະ​ກອນ​ໄຟ​ຟ້າ​ທັງ​ຫມົດ​. ຖ້າທ່ານມີຄວາມຫຍຸ້ງຍາກ, ທີມງານດ້ານວິຊາການຂອງ Shangming ສາມາດຊ່ວຍທ່ານຢືນຢັນໄດ້.

ຄິດ​ໄລ່​ປັດ​ຈຸ​ບັນ​ທັງ​ຫມົດ​, ພິ​ຈາ​ລະ​ນາ​ປັດ​ໄຈ​ພ້ອມ​ກັນ Kx = 0.7–0.9​;

ຕົວຢ່າງ:

ມໍເຕີ 3 x 5.5kW (380V) →ມໍເຕີດຽວ ≈ 11A, ປະຈຸບັນທັງຫມົດ ≈ 3 × 11 × 0.8 = 26.4A;

ແສງສະຫວ່າງ 5kW (220V) →ປະຈຸບັນ ≈ 23A;

ສາຍຂາເຂົ້າຫຼັກແນະນໍາ ≥63A.

2. ການວາງແຜນວົງຈອນສາຂາ

ແຕ່ລະປະເພດຂອງການໂຫຼດຄວນມີວົງຈອນເອກະລາດເພື່ອຫຼີກເວັ້ນການແຊກແຊງ. ກະແສໄຟຟ້າວົງຈອນດຽວ ≤ 80% ຂອງມູນຄ່າການຈັດອັນດັບຂອງ breaker circuit.

ອຸປະກອນທີ່ສໍາຄັນແມ່ນແນະນໍາໃຫ້ມີວົງຈອນແຍກຕ່າງຫາກ + UPS.

ຂັ້ນຕອນທີ 3: ກໍານົດຈໍານວນແລະການປະສົມປະສານຂອງ enclosures

ສະຖານະການທີ່ງ່າຍດາຍ: 1 enclosure ປະສົມປະສານ

ສະ​ຖາ​ນະ​ການ​ສະ​ລັບ​ສັບ​ຊ້ອນ​ປານ​ກາງ​: 2–3 enclosures​

ຄວາມຊັບຊ້ອນສູງ ແລະຄວາມຕ້ອງການຄວາມປອດໄພສູງ: 3-6 enclosures

ຂັ້ນຕອນທີ 4: ເລືອກລະດັບການປົກປ້ອງແລະວັດສະດຸ

ຜະລິດຕະພັນຂອງ Shangming ສະເຫນີລະດັບການປົກປ້ອງຈາກ IP30 ເຖິງ IP66, ແລະວັດສະດຸປະກອບມີເຫຼັກມ້ວນເຢັນແລະເຫຼັກສະແຕນເລດ.

ຖ້າທ່ານມີຄວາມຕ້ອງການດ້ານຄວາມປອດໄພແລະສະຕິປັນຍາ, ແລະຕ້ອງການປັບປຸງຄວາມສະດວກໃນການບໍາລຸງຮັກສາໃນອະນາຄົດໂດຍອີງໃສ່ສະຖານທີ່ຕິດຕັ້ງສະເພາະ, ກະລຸນາຕິດຕໍ່ພວກເຮົາ. Shangming ຈະທົບທວນຄວາມເປັນໄປໄດ້ແລະສະຫນອງການສະເຫນີລາຄາແລະຕົວຢ່າງພາຍໃນ 1-2 ມື້ເຮັດວຽກໂດຍອີງໃສ່ຮູບແຕ້ມແລະຂໍ້ກໍານົດດ້ານວິຊາການ.

FAQ

ຖາມ: ເປັນຫຍັງຕ້ອງເລືອກກ່ອງກະຈາຍພະລັງງານທີ່ສົມບູນຂະໜາດນ້ອຍ ແທນຕູ້ຂະໜາດໃຫຍ່ອັນດຽວ?

A: ກ່ອງຈໍາຫນ່າຍຂະຫນາດນ້ອຍ, ຄົບຖ້ວນສົມບູນສາມາດຖືກລວມເຂົ້າກັນຢ່າງຍືດຫຍຸ່ນກັບສິ່ງຫຸ້ມຫໍ່ທີ່ເປັນປະໂຫຍດທີ່ແຕກຕ່າງກັນຕາມຄວາມຕ້ອງການຕົວຈິງ. ສາຍເຄເບີ້ນ ແລະ ສ່ວນປະກອບບາງອັນແມ່ນໄດ້ຖືກລວມເຂົ້າກັນຢູ່ໂຮງງານກ່ອນ, ເຮັດໃຫ້ການຕິດຕັ້ງຢູ່ບ່ອນນັ້ນງ່າຍ ແລະໄວຂຶ້ນ, ແລະ ເໝາະສຳລັບພື້ນທີ່ທີ່ຈຳກັດ ຫຼືສະໝໍ່າສະເໝີ. ໃນ​ລະ​ຫວ່າງ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​, ການ​ແບ່ງ​ເຂດ​ທີ່​ເປັນ​ປະ​ໂຫຍດ​ໄດ້​ຖືກ​ກໍາ​ນົດ​ຢ່າງ​ຈະ​ແຈ້ງ​, ສະ​ດວກ​ໃນ​ການ​ແກ້​ໄຂ​ບັນ​ຫາ​ແລະ​ການ​ສ້ອມ​ແປງ​.

ຖາມ: ວິທີການປະຕິບັດການບໍາລຸງຮັກສາປະຈໍາວັນແລະການກວດກາ?

A: ກວດເບິ່ງສະຖານະການປະຕິບັດງານຂອງເຄື່ອງຕັດວົງຈອນແລະ contactors ທັງຫມົດປະຈໍາໄຕມາດເພື່ອໃຫ້ແນ່ໃຈວ່າບໍ່ມີການ overheating ຫຼື loosening.

ເຮັດຄວາມສະອາດຂີ້ຝຸ່ນທີ່ສະສົມຢູ່ພາຍໃນຕູ້ເປັນປະຈໍາ, ໂດຍສະເພາະພັດລົມເຢັນ ແລະຕົວກອງ. ກວດເບິ່ງປະທັບຕາຂອງກອບປະຕູສໍາລັບອາຍຸແລະຮອຍແຕກ, ແລະປ່ຽນແທນຖ້າຈໍາເປັນ.

ບັນທຶກຜົນການກວດສອບແລະການປະຕິບັດການແກ້ໄຂຫຼັງຈາກການບໍາລຸງຮັກສາແຕ່ລະຄົນສໍາລັບການຕິດຕາມ.
